箱式无负压供水设备系统组成结构图

箱式无负压供水设备是新一代高效率二次供水设备,它解决了罐式无负压供水设备无法大量蓄水的同时又具备了叠压供水的能力。很多人错误的以为箱式无负压供水设备只是市政供水和水箱供水这样来回切换,实际上并非这么简单,下面图文结合为您讲解箱式无负压供水设备系统的组成以及对应部件的作用。

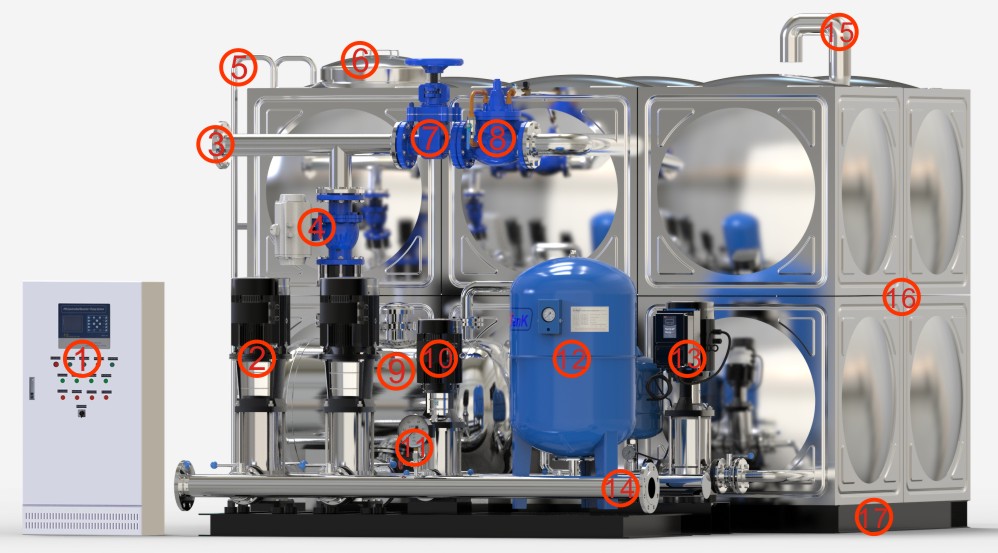

箱式无负压供水设备系统组成结构图

上图,是一套标准完整的箱式无负压供水设备结构图。图中具体部件名称及作用如下:

1、变频水泵控制柜。变频水泵控制柜是整个供水设备的大脑部分,水泵和PID比例调节阀如何运行以及水泵运行速度都会受控于控制系统。

2、主增压泵。主增压泵的作用就是增压,主增压泵主要是在大流量用水时段增压。

3、自来水进水口。自来水进水口通过一个主管道连接,然后分支到水箱和稳流罐

4、比例调节阀。比例调节阀就是我们常说的PID阀门,它的开度要和市政自来水的水压成正比。水压越高,阀门开度要越高,水压越低,阀门开度要越小甚至关闭。这样可以防止市政供水不足时产生负压。

5、扶梯。进入水箱内部需要扶梯进入到顶部。

6、人孔。人孔也就是检修口,供工作人员进出。

7、闸阀。闸阀可以控制水是否进入水箱。

8、遥控浮球阀。遥控浮球阀主要作用是对水箱补水并且能防止水溢出。

9、稳流罐。进一步消除负压作用的无负压装置。

10、副增压泵。副增压泵可以在用水量小的时候稳定压力。

11、传感器及压力表。传感器实时采集出水管压力反馈到控制系统,控制系统通过整个压力差来调整水泵运行速度。

12、稳压罐。稳压罐就是防止水泵启停时水压波动,具有压力补偿的作用。

13、补水泵。补水泵是一台具有全自动功能的变频增压泵,它是箱式无负压供水设备必须存在的,它的传感器连接到稳流罐和市政水相连,当市政水压降低时,补水泵开始工作确保市政水压稳定在预设压力,这就充当了补充市政水的作用。可以确保增压泵机组的充足进水,从而消除负压并且还利用了市政水原有压力。

14、设备出水管。连接到用户管网的接口。

15、排气孔。排除水箱内部的空气。

16、蓄水箱。蓄水箱容积大小根据实际需求定制。

17、水箱及设备底座。
