居民生活小区高层住宅二次供水解决方案

居民生活小区高层住宅供水面临的问题

  • 管路较长并且楼层高低不同,必须解决自来水二次污染问题。
  • 应解决不同季节的不同用水峰值,以及流量大幅变化时的水压稳定性。
  • 夜间小流量用水时应考虑水泵的运行效率。
  • 考虑能耗费用支出,尽量降低设备耗电。
  • 操作设置尽量要简单明了,降低使用门槛。
  • 解决传统供水的跑冒渗水及二次污染等现象。
  • 噪音和振动尽量要低,不干扰泵房附近的住户。
  • 楼层高低不同,要确保每个楼层的水压都一样。

居民生活小区高层住宅供水的解决方案

  • 管路较长并且楼层高低不同,必须解决自来水二次污染和楼层不同水压差的问题:解决自来水二次污染基本前提是采取基于无塔供水模式的封闭式供水,如常见的箱式变频供水设备罐式无负压供水设备都是基于封闭式供水模式,在水池进水口和设备出水口安装过滤和消毒装置后可以大大降低自来水的二次污染。
  • 应解决不同季节的不同用水峰值,以及流量大幅变化时的水压稳定性:采用多泵备用模式供水,用水量增加则执行增泵,用水量少则执行减泵,这样可以解决不同峰值的供水需求。控制系统采用PID闭环控制、变频调速和稳压装置相结合,水量大幅变也可以确保管网压力稳定。
  • 夜间小流量用水时应考虑水泵的运行效率:夜间用水流量小,如果大小流量都启用大泵增压则会出现大马拉小车的情形,水泵工作点并不在高效区间,采用小流量的辅泵增压则可以很好的解决夜间供水效率及能耗问题。
  • 考虑能耗费用支出,尽量降低设备耗电:供水设备属于小区较高能耗的电气设备,如果控制不好能效问题,电费支出会高出不少,一般会根据市政供水情况确定是否能安装无负压供水设备,充分利用管网原有压力,可以大幅降低增压泵功耗,从而减少电费支出。如果不能装无负压供水设备的应该合理选型以将水泵都控制在高效率工作点降低能耗支出。
  • 操作设置尽量要简单,降低使用门槛:控制系统人机交互采用电阻触摸屏,界面简洁友好,使用门槛非常低。
  • 解决传统供水的跑冒渗水等现象:耐压的罐式蓄水或者组合式水箱蓄水装置结合浮球阀,解决跑冒渗水现象,减少污染。
  • 噪音尽量要低,不干扰泵房附近的住户:新一代轻型立式多级不锈钢离心泵增压,运行效率高,振动和噪音较低,如果对噪音有特别要求,可以采取独立的隔音功能的智慧泵房或管中泵加压,能很好的消除噪音污染。
  • 楼层高低不同,要确保每个楼层的水压都一样:根据情况采取分区供水模式,对低层住户接入市政供水,只对中高层住户二次供水,同时根据不同楼层设立不同的减压装置以保证每个住户水压基本一致。

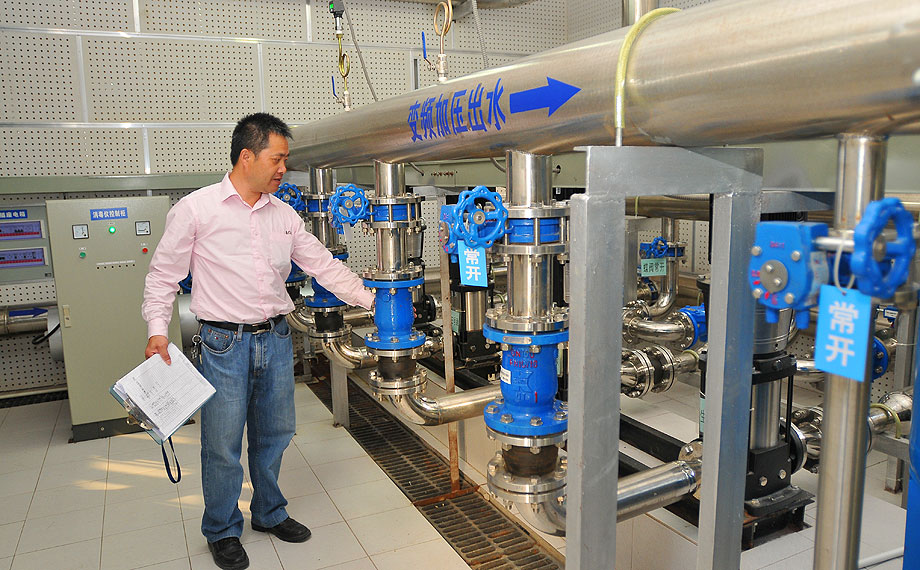

小区无塔二次供水设备

供水设备的选型计算依据:流量Q、扬程H、水箱容积V和水泵台数N的确定

一、设备流量Q的确定

根据《建筑给水排水设计规范》GB50015-2010年版表3.1.9,如下:

建筑类别 卫生器具设置标准 用水定额L/人.日 小时变化系数K
普通
住宅
有大便器、洗涤盆 85-150 3.0-2.5
有大便器、洗脸盆、洗涤盆、洗衣机、热水器和沐浴设备 130-300 2.8-2.3
III 有大便器、洗脸盆、洗涤盆、洗衣机、集中热水供应(或家用热水机组)和沐浴设备 180-320 2.5-2.0
别墅 有大便器、洗脸盆、洗涤盆、洗衣机、洒水栓、家用热水机组和沐浴设备等诸多用水器具 200-350 2.3-1.8

从表中我们可以看出,不同卫生器具配置的住宅区,用水定额和小时变化系数都不相同,并且,在实际计算中,地区不同的时候,用水定额也会不同,一般华南地区用水定额会高于其他地区。

根据最高小时用水量公式Q=m×p×q×t×k,公式中:m:住宅区户数。p:每户的人户,一般按照每户4人计算。q:用水定额,根据上面表格选取,但华南地区普通住宅宜采用300升/人·日,高级别墅宜采用400 升/人·日的标准。t :用水时间,住宅区一般采用12小时/日。k:小时变化系数,一般采用1.5~2.5。

二、设备扬程H的确定

  1. 箱式供水设备。自来水通过蓄积到水池里面再二次增压的,自来水原有压力被清零,所需扬程的计算公式为H=f×h+c,公式中,H表示设备总扬程;f表示楼层数量(有地下室的要把地下室算进去);h表示楼层单层高度;c为常数,表示水压到建筑最高楼层还应该具备的最低扬程,一般选择15-20米不等,表示最高层建筑还有1.5-2公斤压力,足以一般正常的生活用水。
  2. 管网叠压供水设备。叠压式供水可以充分利用市政管网原有压力,可以叠加压力的设备扬程比不叠加的更低,计算公式为H=( f×h+c)-h0,公式中, h表示楼层单层高度;c为常数,表示水压到建筑最高楼层还应该具备的最低扬程,一般选择15-20米不等,表示最高层建筑还有1.5-2公斤压力;h0表示市政本身具备的扬程。
  3. 高位箱式供水设备。通过增压装置将自来水或者井水抽到楼顶水池后,再通过重力作用自上而下供水。对于楼层高度较高的,在不借助任何增压设备的情况下,较低楼层凭借重力即可正常供水,但顶层和靠近顶层5楼以内的需要二次增压才能满足正常用水的压力,这种扬程选择相对简单,只需要满足顶层房间具备1.5-2.0公斤压力即可,即选择扬程15-20米的设备即可。

三、水箱容积V的确定

水箱容积是要根据用户现场情况和市政供水情况综合确定,没有固定和常规大小。

四、水泵台数N的确定

水泵台数和使用方的设计图纸、综合预算有关,一般建议是不能少于2台泵,部分比较老旧的小区可能只需要采用一台泵的变频自动增压泵二次供水增压,都是灵活决定的。

五、设备类型的确定

若市政供水不稳定并且偏小,则采用箱式变频供水设备;若是在市政自来水管网上再次增压的,考虑用罐式无负压供水设备或箱式无负压供水设备更节能。

方案产品的确定往往涉及很多专业知识和经验,我们专业人员制定的方案可以确保稳定可靠。欢迎来电400-646-1958免费定制方案,广东地区可免费上门勘测现场情况后制定方案。
