无负压供水设备是较为节能、高效、清洁的二次供水设备，根据结构不同分为罐式无负压供水设备和箱式无负压供水设备两种，广泛用于商用和民用建筑领域二次供水增压。无负压供水设备虽然是常见类型的供水设备，但很多业内人士并不了解其结构（包括些什么部件及组装顺序）以及其使用条件，导致选型错误而不能正常使用或发挥最大设备效能。下面笔者图文结合为您介绍两种无负压供水设备完整组装结构图。
一、罐式无负压供水设备

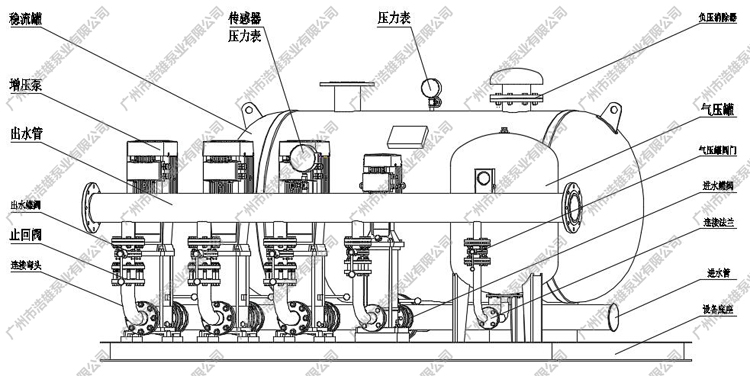

图1、罐式无负压供水设备完整的组装结构图，主要包含变频控制柜、PID比例调节阀（可选）、增压泵、阀门管件、稳流罐、稳压罐、底座、压力传感器、减震垫和螺丝等组件构成。
二、箱式无负压供水设备
图2、箱式无负压供水设备完整的组装结构图，主要包含变频控制柜、PID比例调节阀稳（可选）、蓄水箱、增压泵、阀门管件、稳流罐、稳压罐、变频增压泵（补水）、底座、压力传感器、减震垫和螺丝等组件构成。
从上面的图文信息可以看出，罐式无负压供水设备和箱式无负压供水设备虽然在结构形式上差异比较大，但是二者的组成部件缺是相差不多，并且都可以实现叠压供水。
