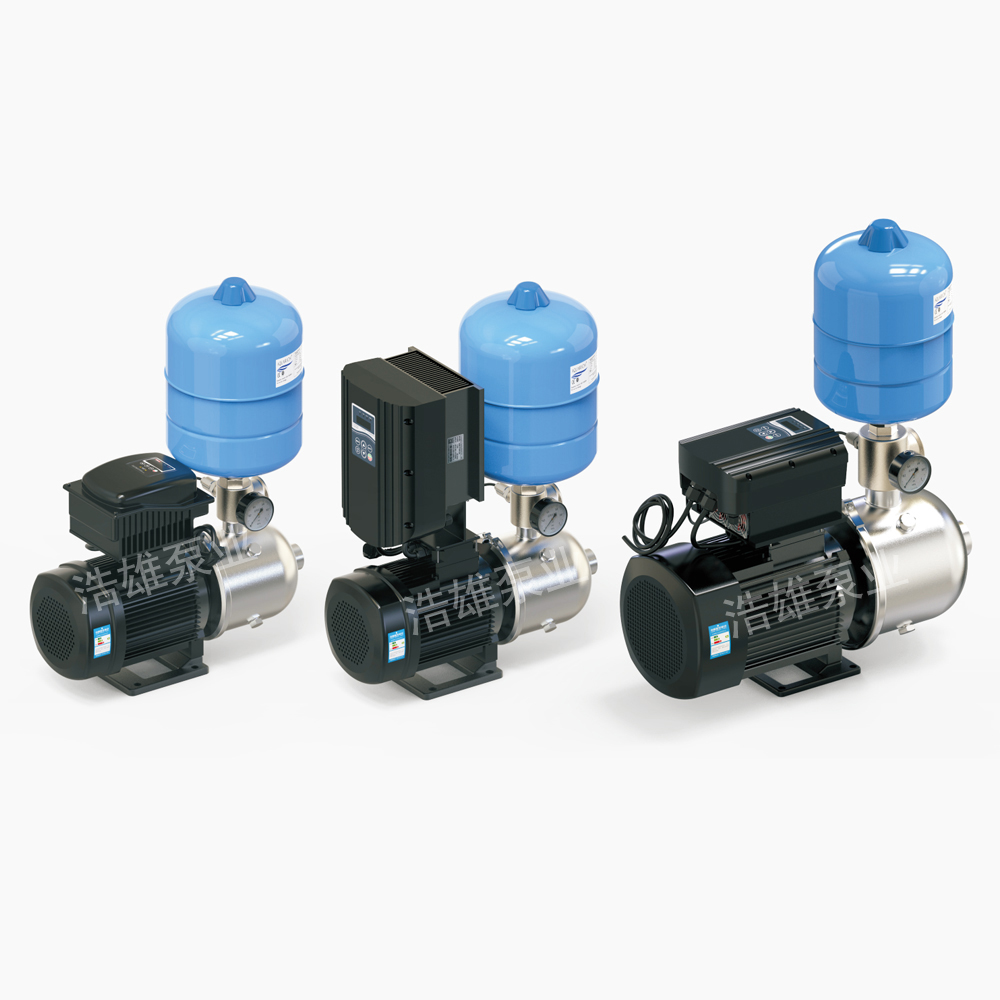

JWS-BL型全自动变频增压水泵

JWS-BL型全自动变频增压水泵是小型一体式卧式恒压供水系统。设备由集成微电脑供水模块的背负式变频器控制,具备全自动运行、变频恒压、差量补偿、过流/过载/过压/缺相

流量范围:1-30吨/小时

压力范围:0.1-0.6MPa

功率范围:0.37-3.0Kw

主要材质:SUS304不锈钢

典型用途:中小型建筑如宾馆/旅馆/酒店/别墅/度假村、工农业生产等场合全自动二次供水增压。

  • 主体介绍
  • 功能特点
  • 性能参数
  • 外形尺寸
  • 资料下载
  • 选型帮助

  产品简介

  JWS-BL型全自动变频增压水泵是一种卧式一体式结构、中小流量中低扬程、操作简便的单控型无塔式恒压供水设备。设备由集成微电脑供水模块的背负式变频器控制,具备全自动运行、变频恒压、差量补偿、过流/过载/过压/缺相/缺水保护、清洁卫生、节能、低噪音、美观紧凑等特点,适用一般家用、别墅、写字楼、宾馆、旅馆、酒店、会所等场合冷热水增压,也可用于一般工农业生产流程给水。

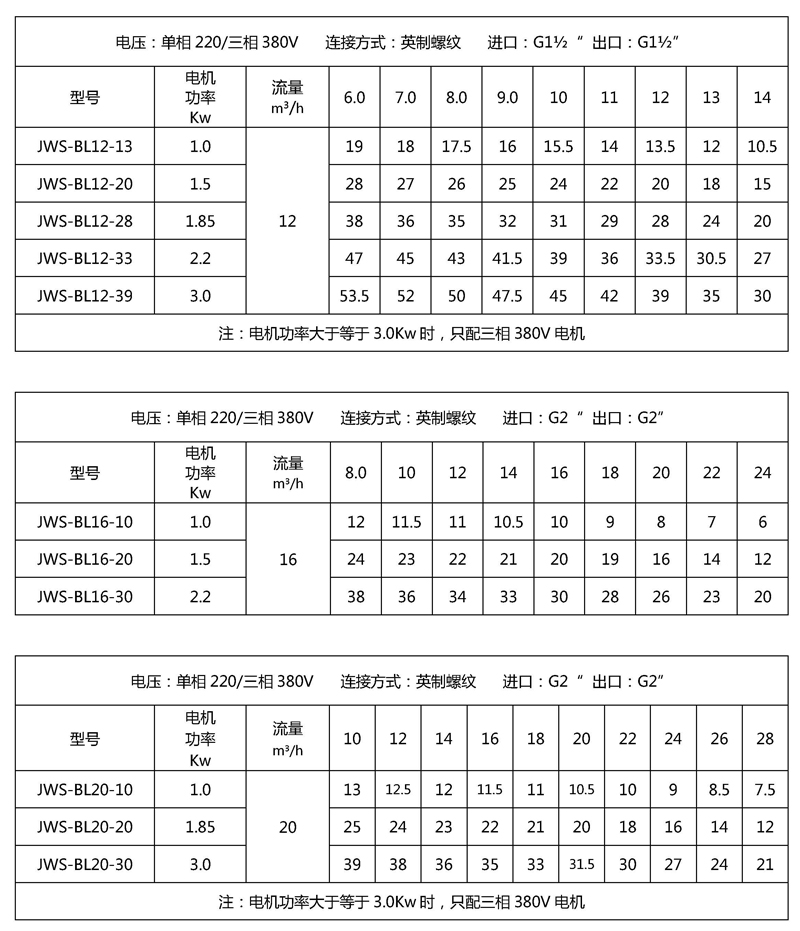

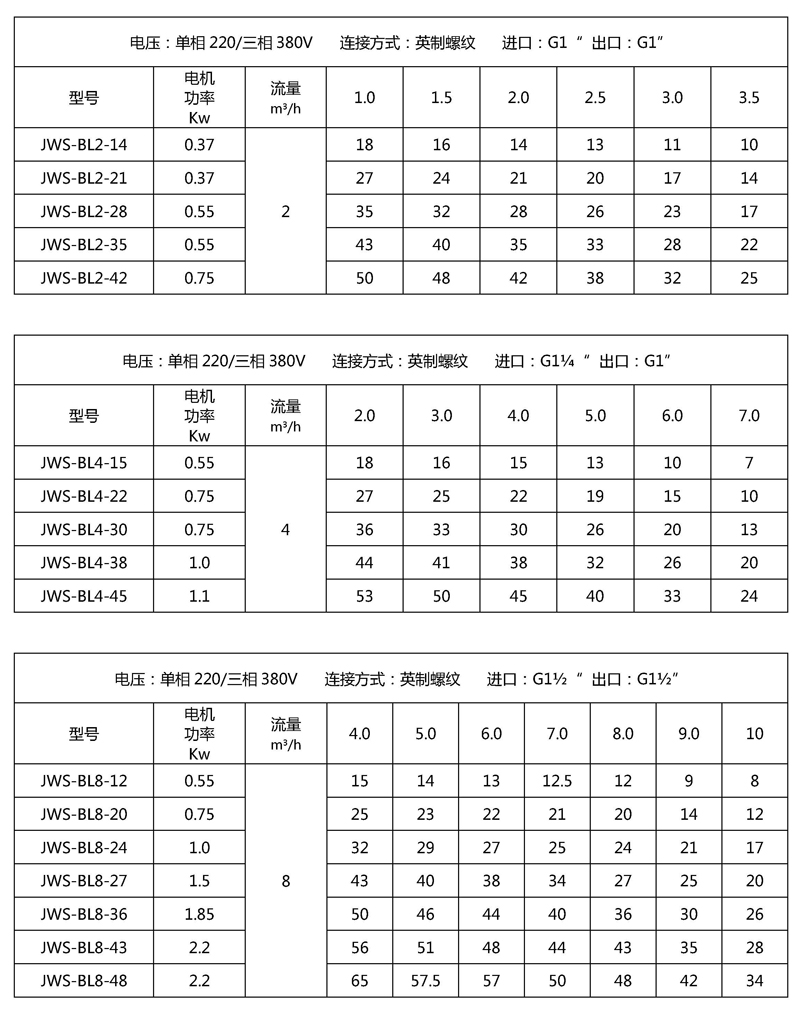

  性能范围

额定电源 三相380V/单相220V 电源频率 50/60Hz
电机转速 2900r/min 主体材质 304不锈钢
流量范围 1-30m³/h 扬程范围 10-56m
压力范围 0.1-0.56MPa 功率范围 0.37-3.0Kw
防护等级 IP55 绝缘等级 155(F)
进水口径 G1、G1.2、G1.5、G2 出水口径 G1、G1、G1.5、G2
介质温度 0-104℃ 环境温度 不高于50℃

  结构及组成

  设备增压泵采用卧式多级不锈钢离心泵,端吸式结构,进水口位于端面,出水口位于上方;

  设备默认配8L碳钢气压罐(水不接触壳体),进出水连接方式默认为英制管螺纹。

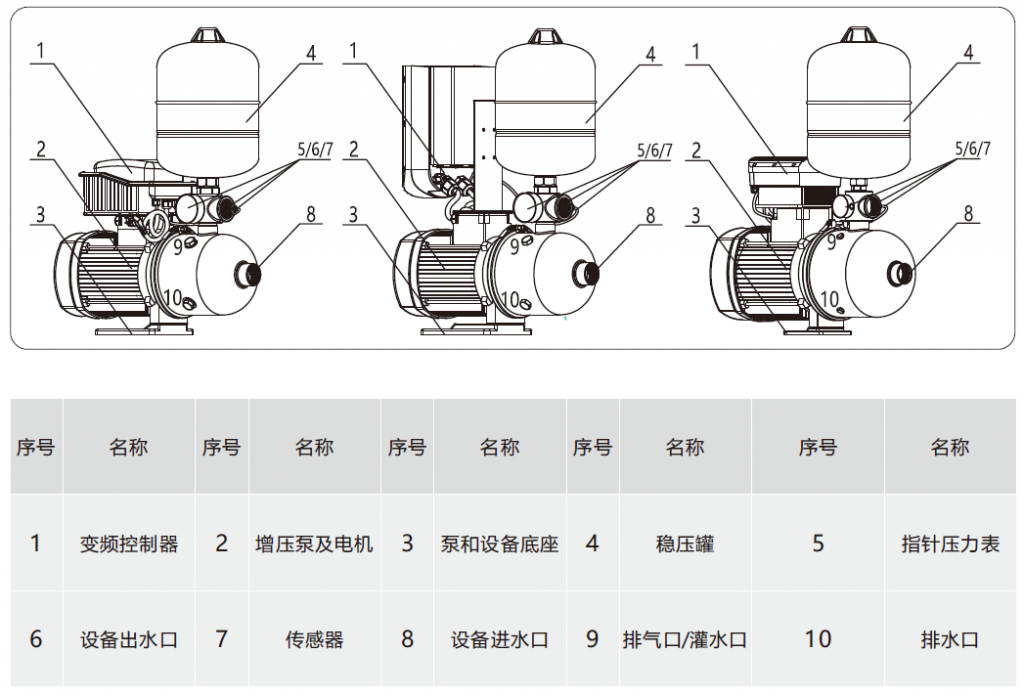

JWS-BL型全自动变频增压水泵结构图

序号 名称 序号 名称 序号 名称 序号 名称
1 变频控制器 3 设备底座 5 压力表 7 传感器
2 增压泵电机 4 稳压罐 6 出水口 8 吸入口

  典型用途

  包括但不仅限于以下场合自动增压供水:

  中小型建筑领域自动增压。如家用、宾馆、别墅、酒店、办公楼、写字楼等。

  配套设施增压。如为太阳能热水器、空气能热水器、净水机等设施前端自动增压。

  自动补水装置。高低位水池、冷却设施等装置用于自动补水或循环增压。

  工农业生产。如食品、制药、农产品加工、工业生产线、洗涤装置等自动补水增压。

  实验室及其他需要自动启停并需要压力恒定的小流量用水场合智能增压。
