商务写字楼办公楼二次供水解决方案

商务写字楼办公楼二次供水必须解决以下可能的问题

用水无明显高峰但须满足瞬间大流量供水。

多个用水点同时用水也能保证充足的供水量和水压。

解决复杂繁长管路带来的水头损失。

无论用水量如何变化,水压要基本保持恒定。

供水不能间断,即使市政停水也要持续供水一段时间。

用水量大用水没规律,楼层较高,必须基于无塔供水模式。

商务写字楼办公楼方案必须解决的问题

无论用水量如何变化,水压要基本保持恒定:控制类型选择变频调速无疑。

多个用水点同时用水也能保证充足的供水量和水压:计算的峰值流量要足够大,卫生器具的用水当量要考虑齐全。

用水无明显高峰但须满足瞬间大流量供水:加速要相对较快,否则无法满足瞬间的峰值供水。

复杂繁长管路的水头损失大:在选择扬程的时候,必须按照管线长度、弯头数量适当增加管损。

供水不能间断,即使市政停水也要持续供水一段时间:必须采用足够容量的水箱蓄水后再二次供水增压,如果市政供水量充足并且稳定,可以考虑箱式无负压供水设备,既能蓄水又可以叠压,功耗更低。

用水量大用水没规律,楼层较高,必须基于无塔供水模式:根据市政供水量以及现场用水量选择箱式变频恒压供水设备或者无负压供水设备。

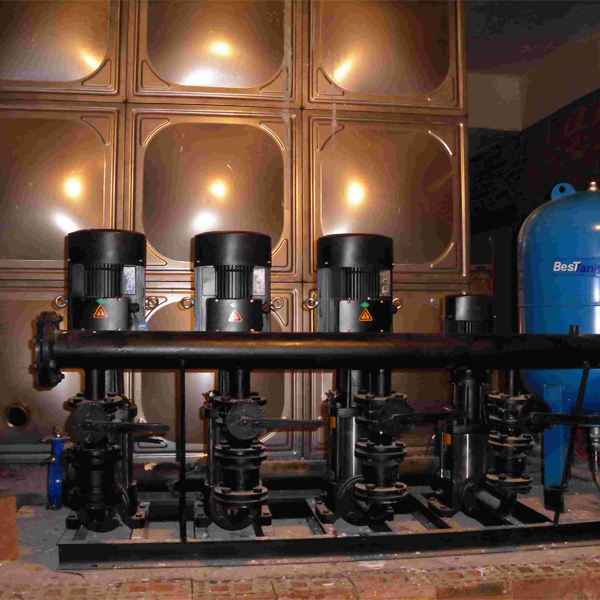

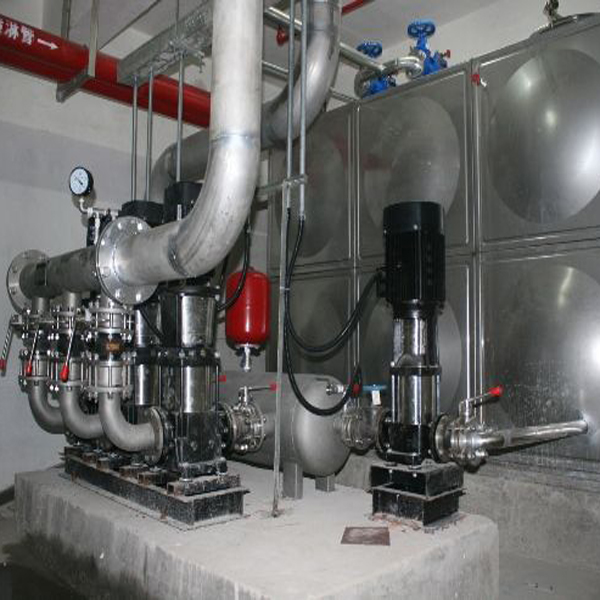

写字楼无塔二次供水设备 写字楼无塔供水设备

方案产品参数的确定

正确选型需要计算出用水场合的最大小时用水量Q、最大用水量时的扬程H、水泵台数和水箱有效容积V。

一、设备最大小时用水量Q的计算

首先根据《建筑给水排水设计规范》GB50015-2010年版表3.1.10,查的如下数据:

序号 建筑名称 单位 最高日用水定额q 使用时间t 小时变化系数k
1 办公楼、写字楼 每人每日 30-50 8-10 1.5-1.2

根据以上表数据,可以计算出最大日用水量和小时用水量。具体确定方式和步骤如下:

1、最大每日用水量:办公楼总用水量(Q)=最高日生活用水定额qx办公楼总人数;

2、最大时用水量:根据公式Qh=Q÷t×K,公式中:Qh为小时最大用水量;t为使用时间;k为小时变化系数。

3、考虑到未预见的用水量,宜在计算出的最大小时用水量基础上上浮15%,即设备最终流量Q=1.15Qh最佳。

4、根据以上确定的最大小时用水量选择水泵,水泵的额定流量必须≥以上计算出的Q

二、设备扬程H的确定

增压泵扬程必须是在额定流量时的扬程,绝对不要按照最大最大流量和最大扬程来计算,否则高峰用水时段会表现出水压不足的现象。不同类型供水设备,扬程计算方法略不一样:

箱式供水设备:自来水通过蓄积到水池里面再二次增压的,自来水原有压力被清零,所需扬程的计算公式为H=f×h+c,公式中,H表示设备总扬程;f表示楼层数量(有地下室的要把地下室算进去);h表示楼层单层高度;c为常数,表示水压到建筑最高楼层还应该具备的最低扬程,一般选择15-20米不等,表示最高层建筑还有1.5-2公斤压力,足以一般正常的生活用水。

管网叠压供水设备:叠压式供水可以充分利用市政管网原有压力,可以叠加压力的设备扬程比不叠加的更低,计算公式为H=( f×h+c)-h0,公式中, h表示楼层单层高度;c为常数,表示水压到建筑最高楼层还应该具备的最低扬程,一般选择15-20米不等,表示最高层建筑还有1.5-2公斤压力;h0表示市政本身具备的扬程。

高位箱式供水设备:通过增压装置将自来水或者井水抽到楼顶水池后,再通过重力作用自上而下供水。对于楼层高度较高的,在不借助任何增压设备的情况下,较低楼层凭借重力即可正常供水,但顶层和靠近顶层5楼以内的需要二次增压才能满足正常用水的压力,这种扬程选择相对简单,只需要满足顶层房间具备1.5-2.0公斤压力即可,即选择扬程15-20米的设备即可。

三、水泵台数和水箱容积V的确定

水泵的台数和使用方的设计图纸、综合预算有关,但是这种场合用水的供水设备水泵数量必须≥2台(一用一备),至于两用一备、三用一备或者增加副泵与否需要使用方确定。水箱有效容积V的确定和使计算出来的最大小时用水量Q和市政供水量有关,根据实际情况计算选择。有些场合可能某种原因,只要求能增加压力即可,这种情况可能需要选择一台泵的变频全自动增压泵即可。

四、设备类型的确定

若市政供水不稳定并且偏小,则采用箱式变频供水设备;若是在市政自来水管网上再次增压的,考虑用罐式无负压供水设备或箱式无负压供水设备更节能。

方案产品的确定往往涉及很多专业知识和经验,我们专业人员制定的方案可以确定100%合理可用。欢迎来电400-646-1958免费定制方案,广东地区可免费上门勘测现场情况后制定方案。
