ECDL型全自动变频增压水泵

ECDL立式多级变频水泵

ECDL型全自动变频增压水泵是性能范围广泛、性能稳定的立式智能全自动恒压供水系统。设备采用轻型立式多级离心泵增压,配备更大容积的稳压罐,智能控制方面做了大幅优化提升

流量范围:0-200吨/小时

压力范围:0-3MPa

功率范围:0.37-75KW

主要材质:304不锈钢

典型用途:建筑自来水二次加压供水、水处理智能增压、工地临时生活消防供水加压等

  ECDL型全自动变频增压水泵是性能范围广泛、性能稳定的立式智能全自动恒压供水系统。设备采用新一代立式多级离心泵增压,配备更大容积的稳压罐,智能控制方面做了大幅优化升级。具备更智能、全自动、恒压和稳压性能更换、功能和保护更齐全、操作更便捷、使用寿命更长的特点,可用于建筑二次供水、工农业生产智能给水。

  产品选型涉及到行业知识和经验,如果您希望准确快速准确的选型,直接联系我们400-646-1958快速高效为您选型报价,高效快捷,确保选型的产品100%可用,专业的人做专业的事,十多个系列产品上千个型号总有一款适合您。我们经验数据来看,很多客户自己选型的产品都不是很适合或者根本不能用,相信专业的力量。实在需要自己选型的可以联系我们发送数据手册(下载链接http://www.haoxiongpump.com/download/)自己选。

  结构及组成

  标配采用立式多级不锈钢离心泵增压,进出口水位于同一水平线,法兰连接。

  增压泵和稳压罐可根据客户需求选用其他品牌或其他类型。

  控制箱可采用三种安装方式:同底座安装、挂墙安装和落地式独立安装。

  稳压罐标配容积100L,可根据规格型号不同分硬管和高压软管连接。

ECDL立式全自动变频增压水泵

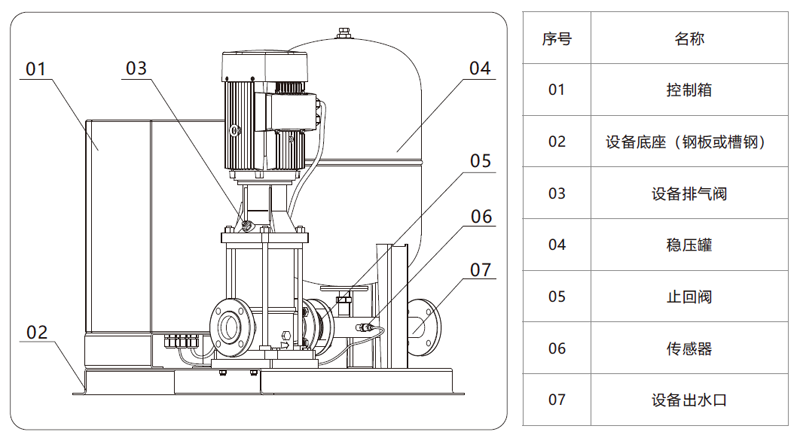

ECDL立式全自动变频增压水泵组成结构图

  电气配置

  设备支持单相220/50Hz(2.2KW以下)和三相380V/50Hz电源,可定做非标电压和频率。

  控制系统标配为ABB变频器和独立电气元件,具备手自动切换,控制系统可根据要求定做。

  控制箱未配备漏电保护,用户需要额外自行配置接入,并且不具备防爆和防淋雨功能。

  默认配置的控制箱均为普通型,设备要安装到室外或湿度较高的场合需要配户外箱。

  控制箱可以和增压机组分开安装,一切可根据现场需求定制组合。

  功能特点

  智能全自动。优化设计的控制系统能高速动态响应以实现全自动启停或或基于差量补偿的自动调速运行供水。

  恒压和稳压。采用供水专用变频器内部专用PID供水控制宏,高速实时响应控制输出,同时采用大容积的高效隔膜罐稳压能保证用水量波动大的情况下也能实现高精度恒压供水。

  自定压力。通过触摸屏或变频器控制板可方便快捷的精确给定目标压力值。

  稳定可靠。系统驱动和控制采用名优品牌变频器和电气元件,这是系统稳定可靠的保障。

  清洁卫生。过流部件全304不锈钢材质,清洁卫生,对输送介质二次污染较小。

  带手自动切换和应急供水。控制箱带手自动切换,可实现手动、自动、停止供水模式,可定制应急供水模式。

  保护齐全。可具备缺水、超高压、爆管、过流、过载、过压、欠压、缺相等保护功能。

  交互方便。采用触摸屏实行人机交互可以方便查询和设置各种参数,还可实现远程监控功能。

  用途广泛。立式多级泵增压,流量和扬程范围非常广泛,适合各种大中小流量高低扬程场合使用。

  高效节能。采用新国标YE3二级能效电机,更加节能并且噪音更低。

  扩展性强。产品结构和样式及电气接口(本地通讯接口、远程物联网或手机APP接口等)都可接受定制。

  包括但不仅限于以下场合自动增压泵:

  低中高层建筑领域全自动增压。如宾馆、旅馆、别墅、度假村、酒店、办公楼、写字楼等。

  自动循环/补水。高低位水池自动上水,工业生产冷却装置自动循环冷却水等。

  配套设施增压。如为商用太阳能热水器、商用空气能热水器、水处理设备等设施自动增压。

  工农业生产。如工业生产加工流程、农业园艺灌溉、高压洗涤装置等场合自动增压。

  工程建设。如高速路/地铁隧道建设、建筑工地及其他工程建设等场合临时供水增压。

  设备/零配件试压。为成套设备或半成品零配件提供精准的压力来源。

  查阅右侧数据手册上标注的参数范围

  本设备为中大型单泵结构的自动调速供水设备,选型可能涉及到很多专业计算如综合流量、扬程、水头损失估算等,建议联系我们协助选型,我们在供水加压领域有丰富的行业经验,可为您提供靠谱的解决方案。
