学校厂区集体宿舍二次供水重点解决的问题
用水时间比较集中,必须满足短时间大流量恒压供水。
无论用水量怎么变化,水压都要趋于恒定。
不能有停水或者市政停水要继续供水一段时间。
高峰用水量大压力要求高,必须采用无塔供水模式。
夜间小流量用水,切换到副泵运行提高效率降低能耗。
学校厂区集体宿舍二次供水方案的确定
用水时间比较集中,必须满足短时间大流量恒压供水:按照学生人数和学校卫生器具的配置,计算出足够流量的供水设备以满足高峰时段供水。
无论用水量怎么变化,水压都要趋于恒定:采用PID闭环控制技术、变频调速恒压技术及稳压系统结合,以差量补偿模式运行补水增压。无论用水量如何变化,管网压力都会区域恒定。
不能有停水或者市政停水要继续供水一段时间:必须加装大型蓄水箱,保证停水的情况下能急需使用一天或者更长时间。
高峰用水量大压力要求高,必须采用无塔供水模式:鉴于高峰用水极大,必须采用箱式变频供水设备。
夜间小流量用水,切换到副泵运行提高效率降低能耗:根据计算出的总流量和水泵台数决定,如单台泵流量比较大,应该选择3-15吨流量不等的副泵夜间运行,可以提高效率和降低能耗。
二次供水设备参数的确定
一、设备流量Q的确定
首先根据国家《建筑给水排水设计规范》GB50015-2010年版表查询到如下标准数据:
序号 | 建筑名称 | 单位 | 最高日用水定额q | 使用时间h | 小时变化系数k |
01 |
教学、实验楼 中小学校 |
每学生每日 | 20~40 | 8~9 | 1.5~1.2 |
高等院校 | 每学生每日 | 40~50 | 8~9 | 1.5~1.2 | |
02 | 工厂宿舍 | 每人每日 | 100~120 | 12~24 | 1.5~1.2 |
根据以上数据可以计算出最高小时用水量Q。计算方法是:
根据公式Q=(q×n)÷h×k,公式中:Q为小时最大用水量;q为人均每日定额用水量;h为使用时间;k为小时变化系数。考虑到未预见的用水量,宜在计算出的最大小时用水量Q基础上上浮15%。
二、设备扬程H的确定
由于采用了水池,扬程H=单楼层高度×楼层数量+最高用水量的扬程30m+局部弯头和摩擦损耗10m。如果泵房离最高或者最远用水点的距离比较长,局部水头损失应该加大。
三、水泵数量N的确定
确定了设备总流量Q和扬程H,需要确定水泵的数量N。水泵数量并不影响设备的供水量,但是会影响水泵的使用寿命和设备整体的稳定性。一般至少一用一备,如果流量特别大应该做到两用或三用一备,如果夜间小流量用水明显,还需要配备小流量副泵更节能。至于选择多少台泵和使用方的设计图纸以及综合预算有关,毕竟多一台泵价格也会对应上浮,根据实际情况选择。
四、水池容积V的确定
设备的流量和扬程确定后,需要确定水池的容积。水池容积应该根据每日最大用水量和市政的供水量共同确定。如果市政供水不稳定的,至少保证停水的情况下还能确保一天的用水量。如果市政供水稳定但供水量偏小的,可以将水池容积减少,只需考虑高峰最大用水量减去市政供水量的差值即可。例如高峰期市政供水量只有5吨,但是实际用水量可能要到8-10吨不等,则水池容积需要做到3-5吨即可。当然,这也没有绝对的,因地制宜的选择。
五、设备类型的确定

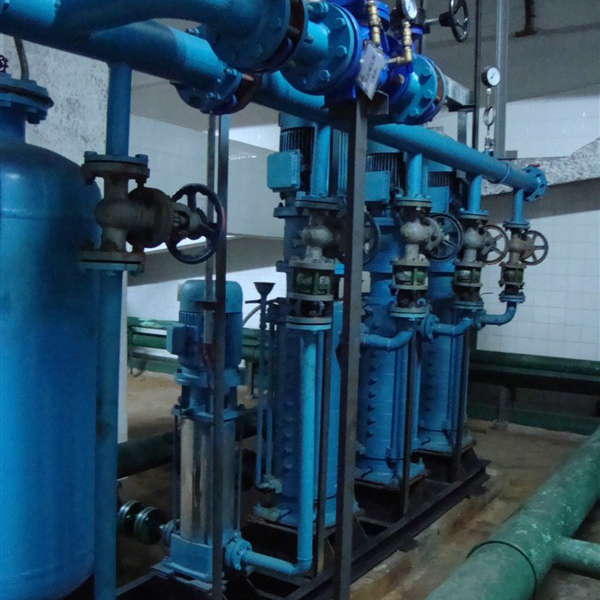

由于有明显的高峰用水量并且短时间用水量极大,应该采用大型水箱的箱式变频供水设备二次供水;若部分规模小的厂区或者学校,市政供水稳定充足并且压力在2kgf左右,用罐式无负压供水设备更节能。
