无负压稳流罐原理介绍

无负压稳流罐简称稳流罐,又称稳流补偿器,是罐式无负压供水设备的重要必须的组成部分。稳流罐在罐式无负压供水设备中的作用是蓄水稳定进水调整供水差额的同时消除水泵工作时可能对管网带来的负压危害,下面从稳流罐的结构入手分析一下稳流罐的工作原理和过程。

组成结构及原理

稳流罐主要由罐体、进水口、出水口和负压消除器组成。

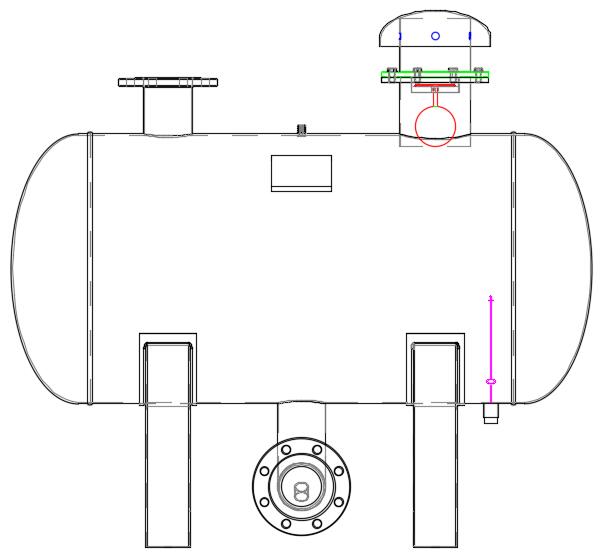

稳流罐结构图原理图

罐体起到蓄水的作用,而抑制负压产生的核心工作组件就是负压消除器,负压消除器是由空心浮球、密封挡板、连接法兰组成,当稳流罐的进水量大于用水量时,罐内的水位都是满的,此时空心浮球(红色部分)会产生浮力从而把密封挡板往上推,当浮球挡板和绿色法兰接触时,罐内与外接连接的口被封死,此时稳流罐内的水就不会溢出;当市政供水量波动或者小于用水量时,罐内的水位会下降,水位下降会导致浮球(红色部分)往下掉,密封挡板失去支撑力也会往下掉落,此时稳流罐内部通过绿色法兰部分和外部连通,即使供水量减少水泵继续抽水也不至于导致罐内产生负压,因为呼吸阀里面的管有开口(蓝色部分)与外界相连。如果水位持续减少最终停水,稳流罐内部的液位探头(洋红色部分)会起到缺水保护的作用。
