什么是无塔供水设备?

发布者:广州市浩雄泵业有限公司 时间:2019年01月12日 18:30:05



什么是无塔供水

无塔供水设备是一种自下而上的直供型恒压供水系统。我们要知道无塔供水设备中的塔是指用于储水和配水的高耸建筑,因为早期的独立式水塔外形和塔楼差不多,因此形象的称谓水塔。水塔的作用就是蓄水,因为蓄水端出于建筑周围的最高位置,因此从水塔出来的水就具备了压力,也就能满足建筑区居民的日常生活用水需求。水塔的补水则需要借助水泵增压,早期这种采用高位蓄水装置的自上而下供水模式称之为水塔供水。反之,取消了高位蓄水装置采用水泵直供到户自下而上的供水模式则称之为无塔供水。

无塔供水并不是说没有蓄水装置,只是取消了高位蓄水装置,水泵直供到户依然是从水箱或者稳流罐(罐式无负压供水设备独有的)吸入,水箱或稳流罐则是处于建筑最低位置。无塔供水设备并不是在水泵的基础上增加了一个稳压罐这么简单,它的高速发展和广泛应用得益于微机技术和工控技术的飞速发展。因此,无塔供水设备具备了传统水塔供水模式遥不可及的特点,诸如全自动无人值守、自动保护自动复位、压力恒定、自动调整供水量、清洁卫生、高效节能等优点。

水塔  水塔

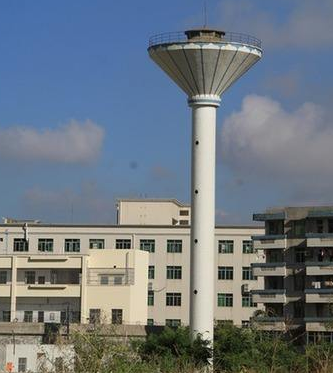

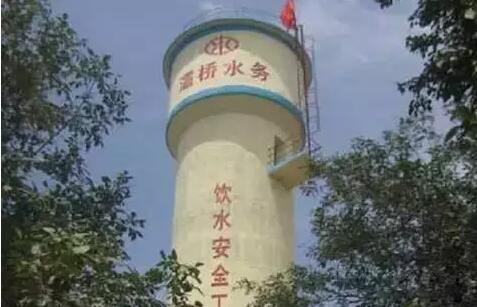

▲图1、图2为早期的独立式高位水塔

高位水塔  不锈钢水塔

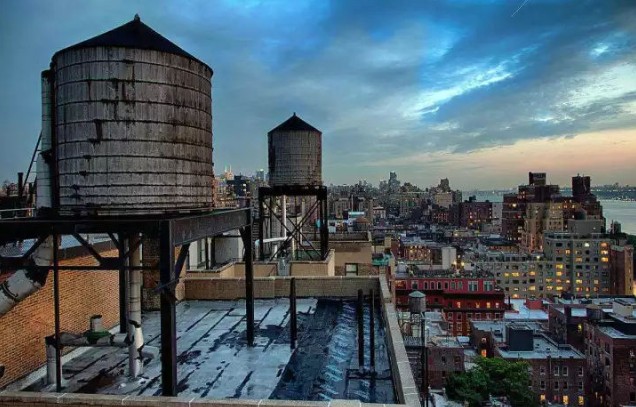

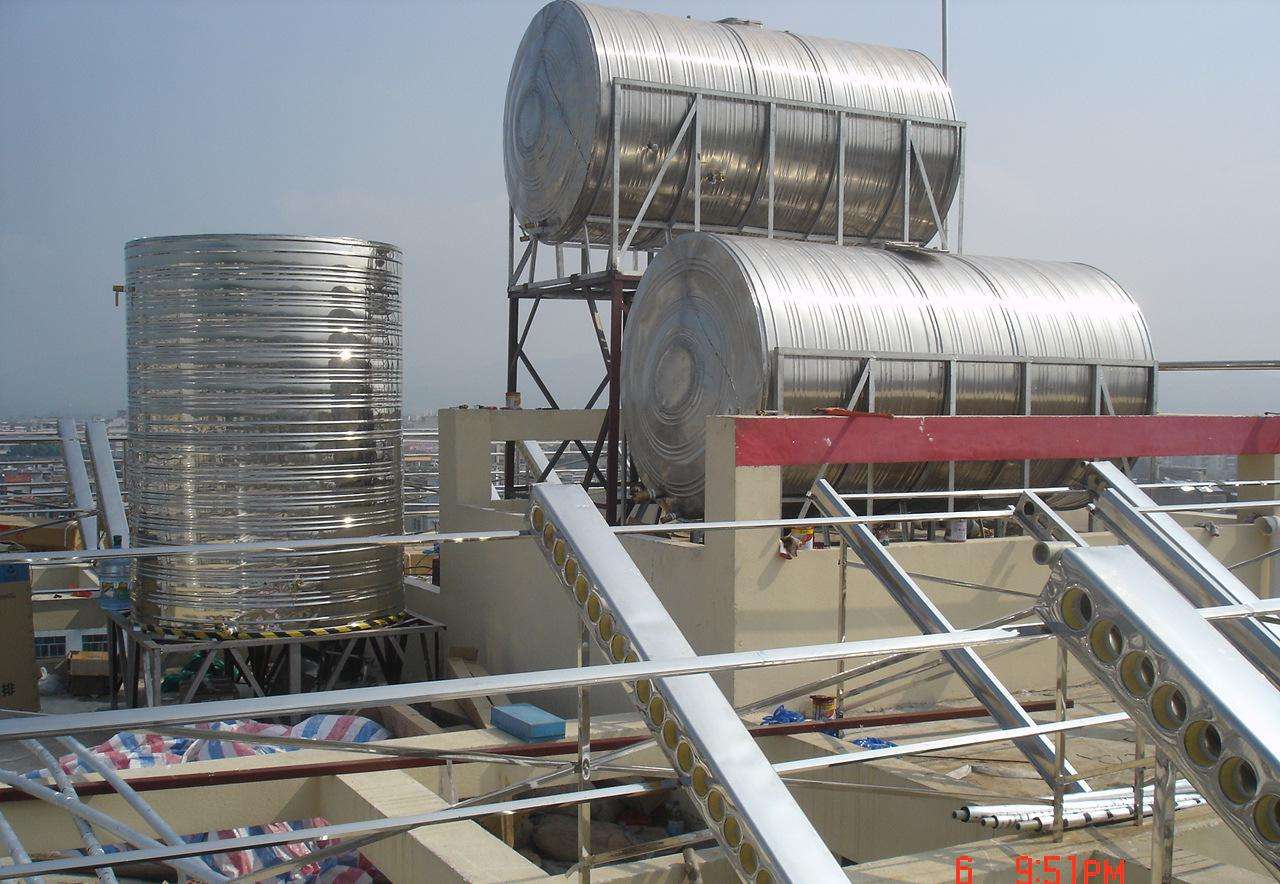

▲图3、图4为建筑顶层的水塔,这种更为简单,但对建筑的承重能力要求高

无塔供水分类

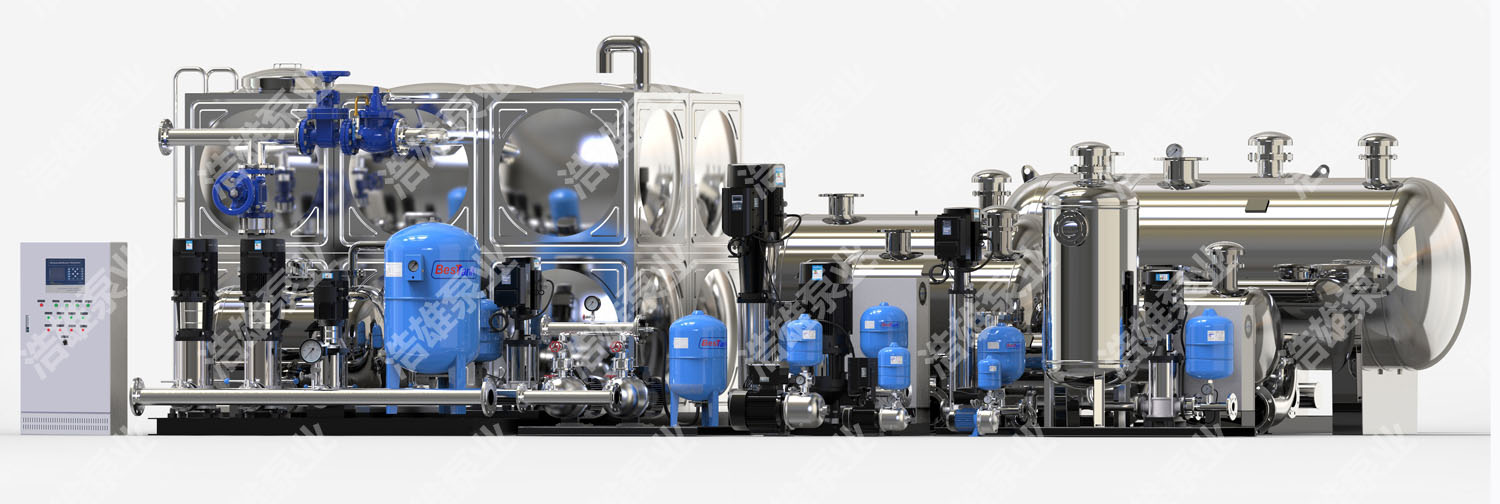

目前,根据无塔供水环节水箱的大小分为气压式供水设备、箱式变频恒压供水设备、罐式无负压供水设备和箱式无负压供水设备

箱式变频恒压供水设备 罐式无负压供水设备

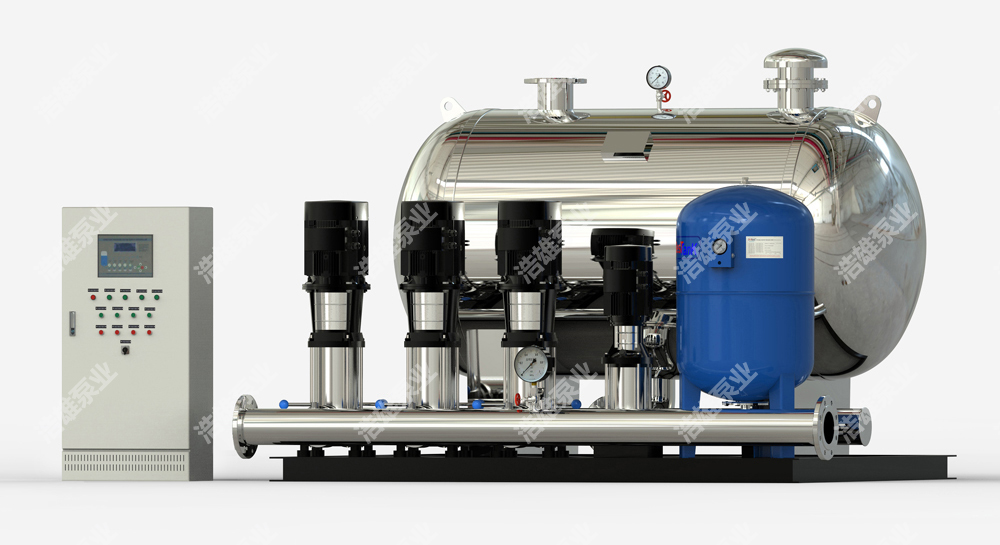

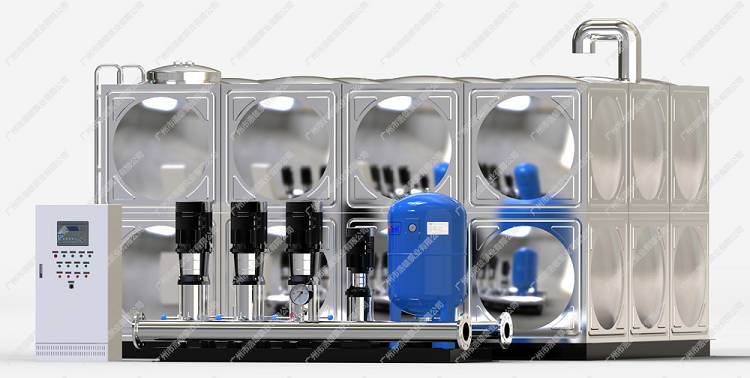

▲图5、图6分别箱式变频恒压供水设备和罐式无负压供水设备,这两种是最主流的无塔供水设备。

气压式供水设备属于最早期的无塔供水设备,目前除了消防领域采用,生活供水领域不再使用。

箱式变频恒压供水设备配备了大容量(几顿到数十上百吨的)水箱,水箱位置出于建筑最低位置的地下室或室外绿化带,自来水自然流入到水箱蓄水,增压泵工作时直接从水箱抽吸增压后直接供应到居民室内。增压泵工作的数量和增压泵运行速度受变频水泵控制柜的控制,可以确保无论用水量如何变化,管网水压都始终保持恒定,这就是我们说的恒压供水。箱式变频恒压供水设备因为具备了大容量蓄水能力,广泛用于用于各种居民建筑、公共场合和商业建筑领域供水。

罐式无负压供水设备则摒弃了箱式变频恒压供水设备的大容量水箱,采用较小容积的水罐(专业术语无负压稳流罐)和市政自来水对接,增压泵工作时水源直接从罐内压入泵内被增压后输送到居民室内。罐式无负压供水设备之所以能和市政自来水管对接得益于稳流罐配置的负压消除器,负压消除器可以确保自来水供应充足时水罐出于全密封状态,当市政供水不足时则出于开放状态从而避免了罐内真空的产生。因此,罐式无负压供水设备可以充分叠加市政原有压力,又被称为管网叠压供水设备。该设备工作时可直接在该水压基础上差量增压,差多少补多少,比箱式变频恒压供水设备节能10%-30%不等,是较为理想的无塔供水设备。

箱式无负压供水设备则结合了箱式变频恒压供水设备和罐式无负压供水设备的二者优点,既具备了大容量蓄水能力,又能充分叠加市政原有水压,是稳定性和节能性一体的高效率无塔供水设备。

无塔供水的特点

相比传统的水塔供水模式,无塔供水具备如下特点:

全自动运行。无塔供水设备都是全自动无人值守运行的,水泵控制系统会根据用水量变化自动增减水泵、自行调节水泵的运行速度。遇故障自动停机,并且具备自动复位的功能。

变频恒压。无塔供水设备的最大特点就是恒压,基于PID控制模式的变频调速控制技术的应用,可以保证水量变化时,管网水压都能保证恒定。

清洁卫生。传统的水塔供水环节中,水塔都是出于开放状态,各种垃圾和虫鸟粪等污染物会严重影响水质。而无塔供水的水箱则采用了食品卫生级材质,并且是全封闭状态,对水质的二次污染较小。

节能低噪音。无塔供水设备配备新一代高效率立式多级离心泵,并基于变频调速模式控制,差量补偿,差多少补多少,减少无用功的输出和降低了振动。
