变频恒压供水原理图

发布者:广州市浩雄泵业有限公司 时间:2020年06月09日 21:46:09



变频恒压供水之是基于交流变频调速技术和PID闭环控制技术的。变频器能调速必须根据PID控制系统的反馈,基本控制依据是维持一个被控制量不变或基本不变,就应该引这个量与目标量的恒值比较,形成闭环系统。我们要想保持供水设备水压的恒定,因此就必须引入水压反馈值与给定值比较,从而形成闭环系统。但被控制的系统特点是非线性、大惯性的系统,现控制和PID相结合的方法,在压力波动较大时使用模糊控制,以加快响应速度;在压力范围较小时采用PID来保持静态精度。实际运行时,通过设备出水口的压力传感器实时采集管网压力数值,该压力值转换为电信号传输到控制箱的处理器,经过对比实时压力值与目标值的差值。经过系列函数计算,变频控制器便输出一个变化的频率电源给设备电机,以此实现调速运行。压力差值越大,输出频率值上升(升频);压力差值越小或很接近,输出频率值下降(降频)。当压力差值为零时,控制器休眠。压力差值一旦变化,控制器重新唤醒运行,如此往复循环便实现变频供水设备的调速恒压供水。

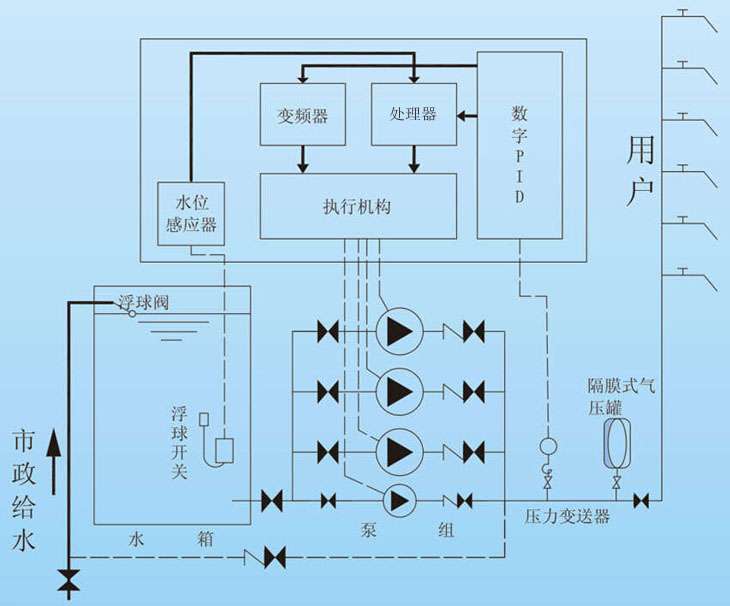

变频恒压供水原理图

如图,变频恒压供水的控制及运行原理图
