无负压供水设备安装连接示意图

罐式无负压供水设备是属于可拆卸式的成套二次供水设备,安装时除了需要根据总装图的方式组装设备之外,还应该按照厂家提供的安装示意图安装,以便于发挥设备最大效能。以下提供浩雄公司两种结构的罐式无负压供水设备安装示意图:


DWS罐式无负压供水设备安装示意图

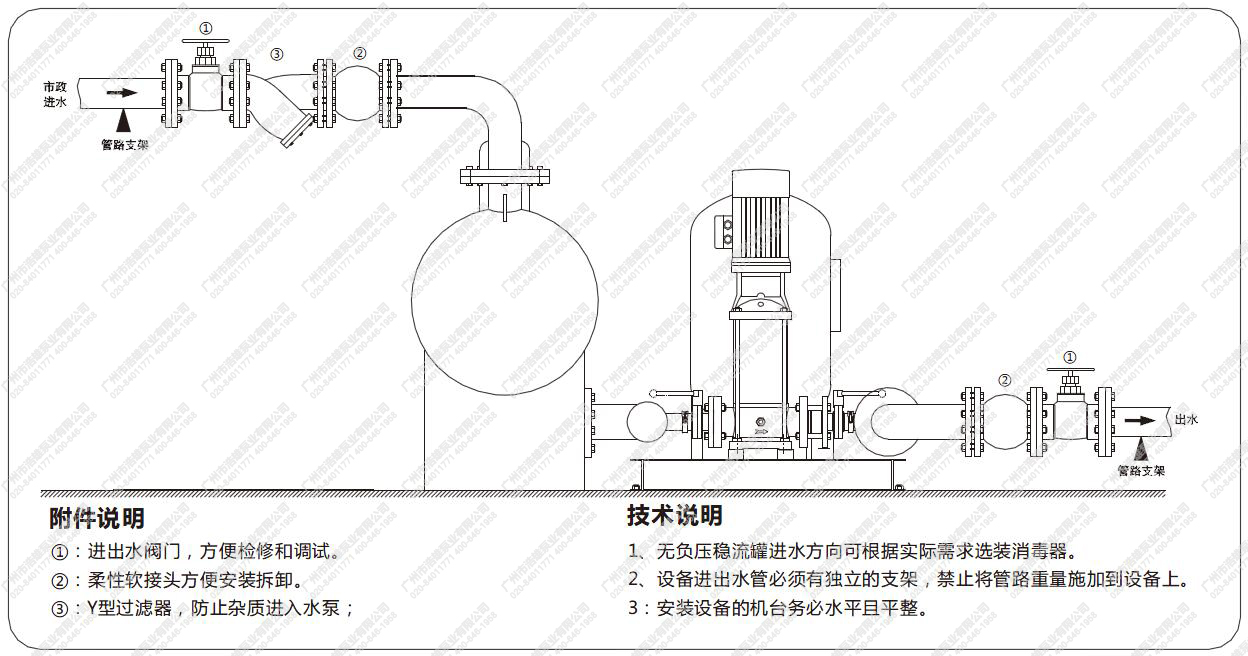

图1、DWS罐式无负压供水设备平行式结构产品的安装示意图


DWS罐式无负压供水设备安装示意图

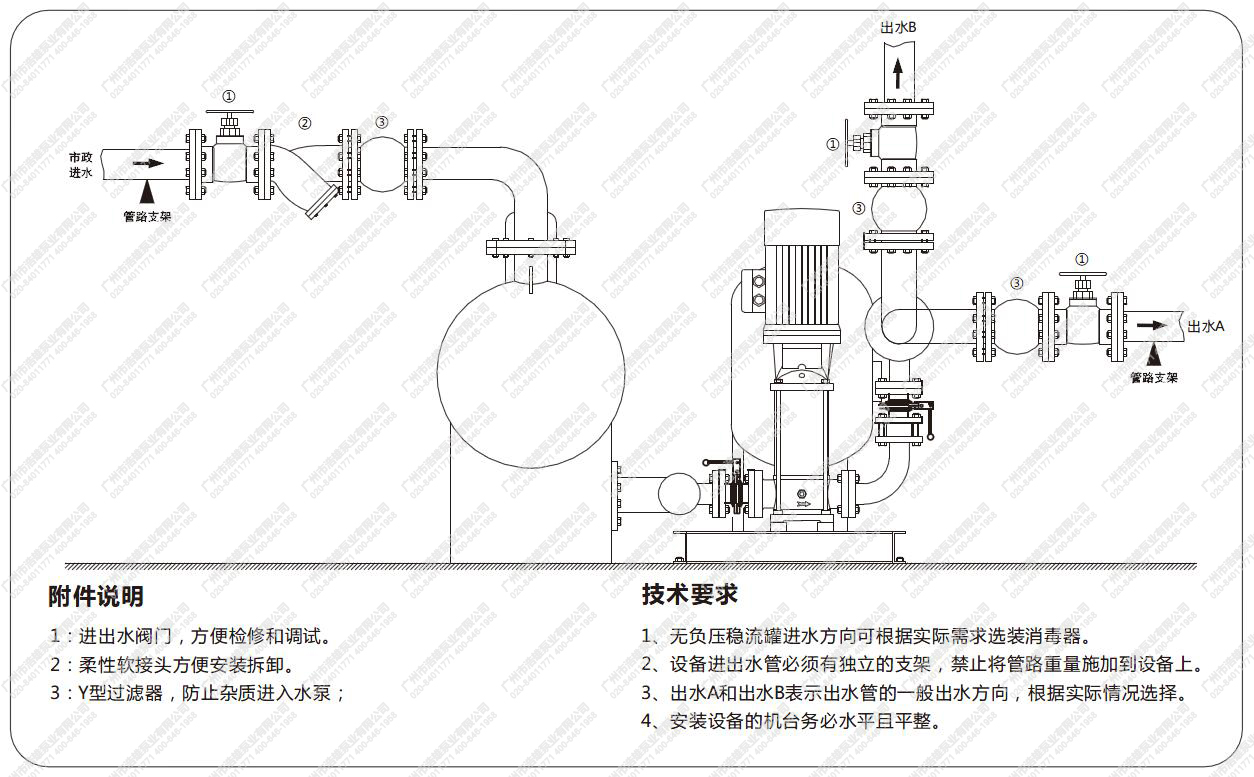

图2、DWS罐式无负压供水设备垂直式结构产品的安装示意图

安装所需附件

①:进出水阀门,方便检修和调试。

②:柔性软接头方便安装拆卸。

③:Y型过滤器,防止杂质进入水泵;

安装技术要求

1:进出水阀门,方便检修和调试。

2:柔性软接头方便安装拆卸。

3:Y型过滤器,防止杂质进入水泵;

1、无负压稳流罐进水方向可根据实际需求选装消毒器。

2、设备进出水管必须有独立的支架,禁止将管路重量施加到设备上。

3:安装设备的机台务必水平且平整。

1、无负压稳流罐进水方向可根据实际需求选装消毒器。

2、设备进出水管必须有独立的支架,禁止将管路重量施加到设备上。

3、出水A和出水B表示出水管的一般出水方向,根据实际情况选择。

4、安装设备的机台务必水平且平整。
