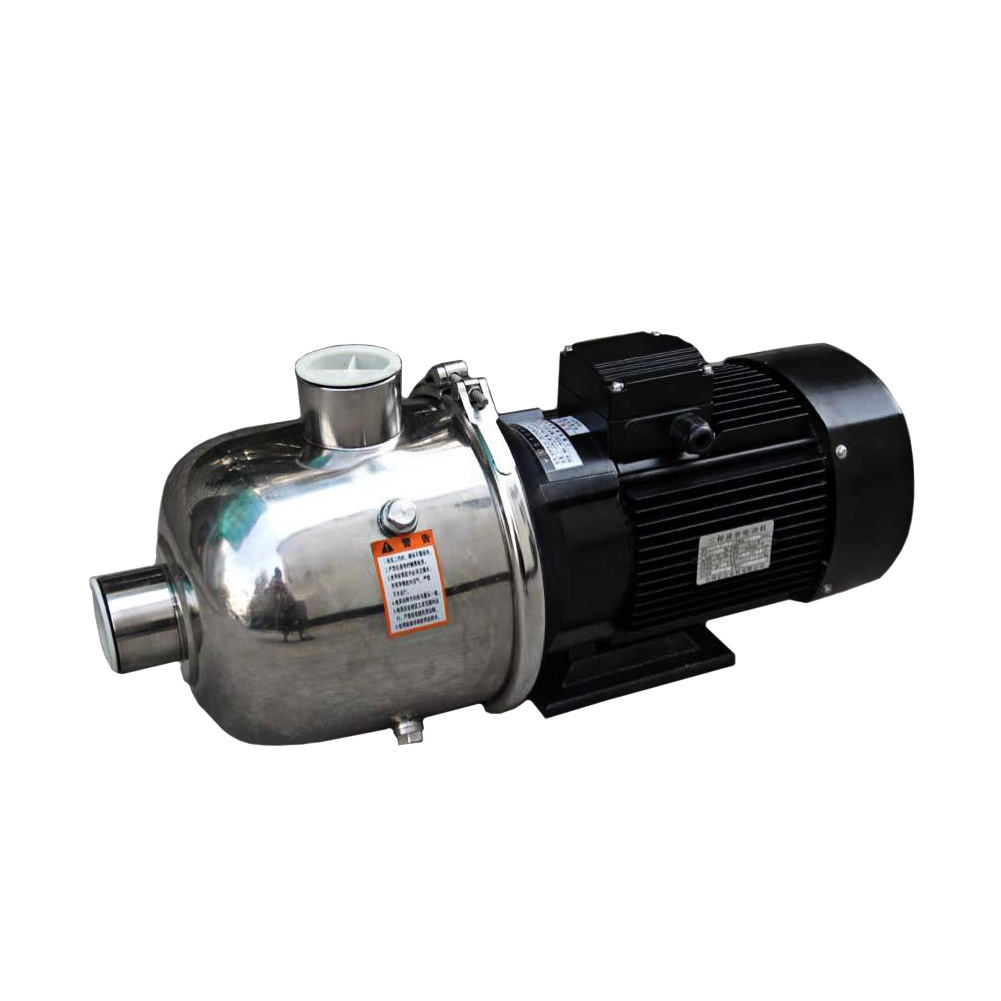

WDF卧式多级不锈钢离心泵

WDF卧式多级不锈钢离心泵属于多用途轻型中小型增压水泵。流量范围1-20m3/h,最大扬程不超过56米,功率在0.37-3.0Kw。泵过流部份由SUS304制造而成,产品具有紧凑小巧、性能范围

流量范围:1-30吨/小时

压力范围:0.1-0.5MPa

功率范围:0.37-3.0Kw

主要材质:过流部件SUS304不锈钢

典型用途:中小型建筑二次供水增压;工农业生产供水增压;食品化工生产流程介质增压等。

  • 主体介绍
  • 功能特点
  • 性能参数
  • 外形尺寸
  • 资料下载
  • 选型帮助

产品概述

WDF卧式多级不锈钢离心泵属于多用途轻型中小型增压水泵。流量范围1-20m3/h,最大扬程不超过56米,功率在0.37-3.0Kw。泵过流部份由SUS304制造而成,产品具有紧凑小巧、性能范围广泛、噪音低震动小、运行效率高、并符合饮用水卫生标准。广泛用于民用、商用机工业生产领域增压输送各种流动性介质。

主要用途

供水增压:小型建筑如别墅、家用、办公楼、写字楼等场合自来水二次增压。

工业类:生产流程水、轻油及轻度酸碱腐蚀液体;清洗系统及设备配套设施辅助增压。

水处理:清水、纯水水处理系统增压。

医疗饮食:输送和灌装纯净水、饮料、酱油、液体医药水和制药流程水等增压。

空调系统:小型空调系统冷却水循环增压。

性能范围

介质温度 -15-110℃ 最高海拔 1500米
最高环境温度 +40℃ 最高运行压力 1MPa

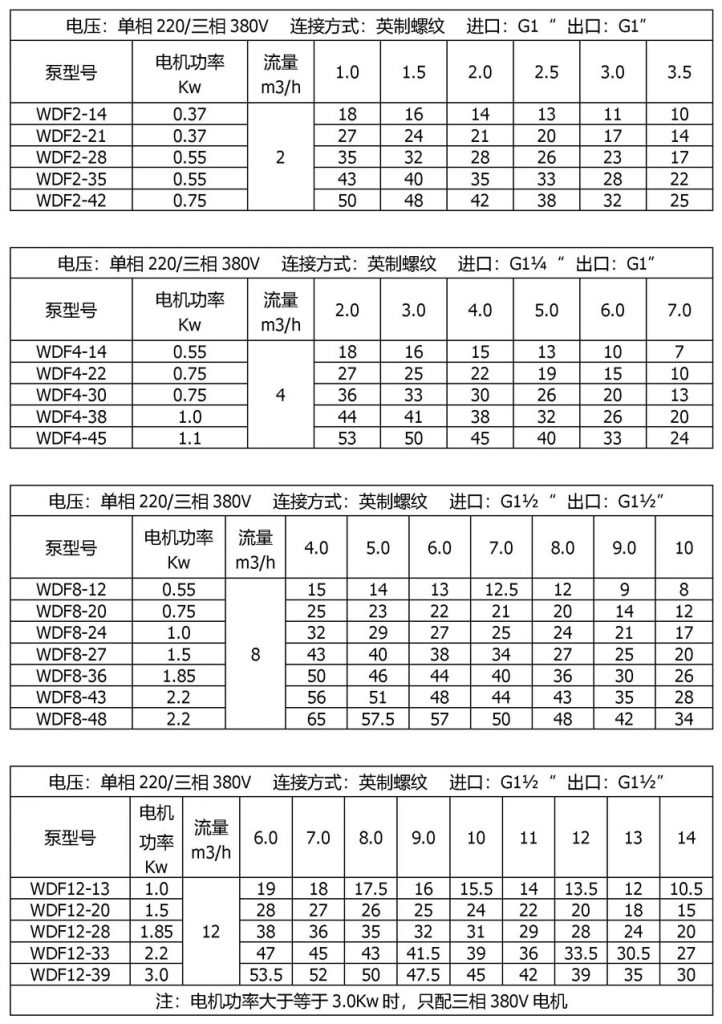

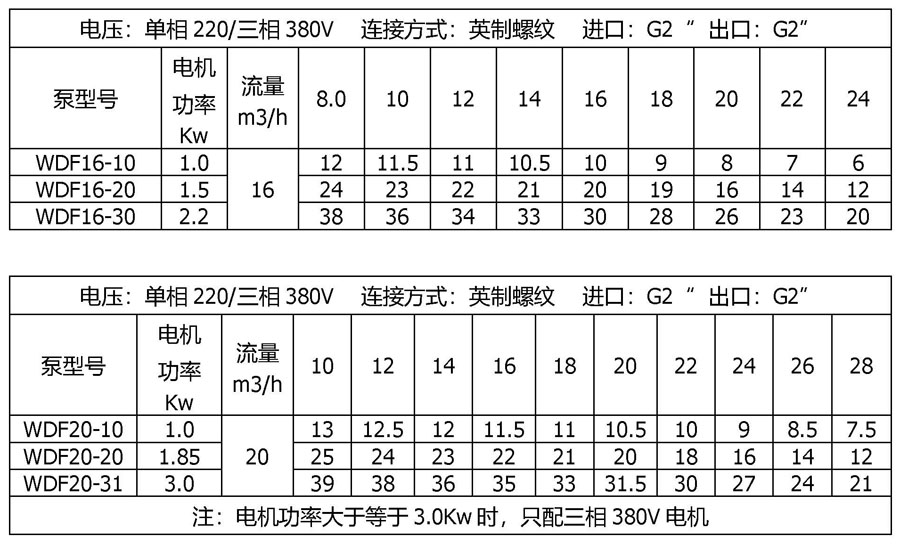

WDF卧式多级不锈钢离心泵性能范围

基本结构

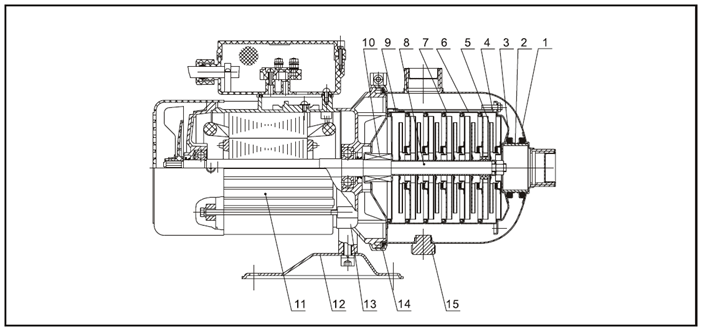

WDF卧式多级不锈钢离心泵结构图
序号 名称 材料 AISI/ASTM
1 泵壳 不锈钢 AISI304/AISI316
2 连接管 不锈钢 AISI304/AISI316
3 压板 不锈钢 AISI304/AISI316
4 初级导叶 不锈钢 AISI304/AISI316
5 叶轮 不锈钢 AISI304/AISI316
6 支撑导叶 不锈钢 AISI304/AISI316
7 中段体 不锈钢 AISI304/AISI316
8 不锈钢 AISI304/AISI316
9 出水段 不锈钢 AISI304/AISI316
10 机械密封 不锈钢 AISI304/AISI316
11 电机 不锈钢 AISI304/AISI316
12 底座 不锈钢 AISI304/AISI316
13 前端 不锈钢 AISI304/AISI316
14 快装卡夹 不锈钢 AISI304/AISI316
15 螺塞 不锈钢 AISI304/AISI316
