什么是管网叠压供水设备?

管网叠压供水设备是指工作时可以叠加利用市政自来水管网原有压力的新一代高效节能的变频恒压供水设备。要叠加管网压力必须将供水设备与市政管网封闭式串联,但若设备直接与自来水管网串联工作,当市政管网供水略小于供水设备用水量时,增压泵工作会对管网产生负压影响,直观点说就是从管网里面抢水(产生的负压趋于会将非负压趋于的水吸过来),这会严重影响市政供水的正常秩序,这是不允许发生的。因此,管网叠压供水设备必须具备消除负压的功能,故管网叠压供水设备又名无负压供水设备。事实上,行业叫法最多的也是无负压供水设备,以下介绍都称之为无负压供水设备:

目前,叠压供水设备根据消除负压方式不同分为:罐式无负压供水设备和箱式无负压供水设备。

一、罐式无负压供水设备叠压和无负压的原理

罐式无负压供水设备消除并叠加管网压力的主要装置是无负压稳流罐。不产生负压的原理过程大致为:无负压稳流罐是一个具有呼吸功能的罐体,当市政供水充足并有压力时时,稳流罐呼吸阀(负压消除器)是处于全封闭状态,供水设备和市政自来水管出于全封闭状态时即为叠压状态;当市政供水减少到供水量少于用水量时,稳流罐在呼吸阀立刻处于开放状态,供水设备和市政自来水管不再密封,当增压泵工作时,管道和稳流罐内部不会产生真空区域,故抑制了负压的产生,不会对市政正常供水产生影响。

罐式无负压供水设备由于蓄水量少,在选型时必须保证市政自来水的供水能力,例如基础水压不能低于0.2MPa,并且供水量要大于用水量。因此,罐式无负压供水设备使用局限性比较大。

罐式无负压供水设备
上图,一般罐式无负压供水设备的组成结构图,不同厂家结构会略有不同,大同小异

二、箱式无负压供水设备叠压和无负压的原理

箱式无负压供水设备消除负压更彻底,这一过程是比例调节阀(PID阀门)、稳流罐和变频增压泵(实时监测供水机组进水侧水压)联合完成的。市政自来水分两路进入到稳流罐和蓄水箱:

当市政供水充足时,PID比例调节阀全开,自来水进入到稳流罐,此时稳流罐的呼吸阀出于全封闭状态,供水设备和市政管网出于密封对接状态,实现了叠压供水。

当市政供水不足时,供水机组的进水端压力会降低,此时变频增压泵开始从水箱抽水对机组的进水端压力补偿,实时保持供水机组进水端的水压充足,从而保证了机组进水端供水量始终大于用户的用水量,从根本上消除了负压产生的可能。与此同时,PID比例调节阀会随着市政管网水压降低而开度减小,当市政水压到设定的负压产生临界值或者停水时,系统会完全关闭市政的进水阀门,进一步从根本上杜绝了负压的产生(此时即使稳流罐内部形成了负压,也不会对管网产生负压),此时,供水机组的进水完全切换到了水箱,保持持续供水状态。

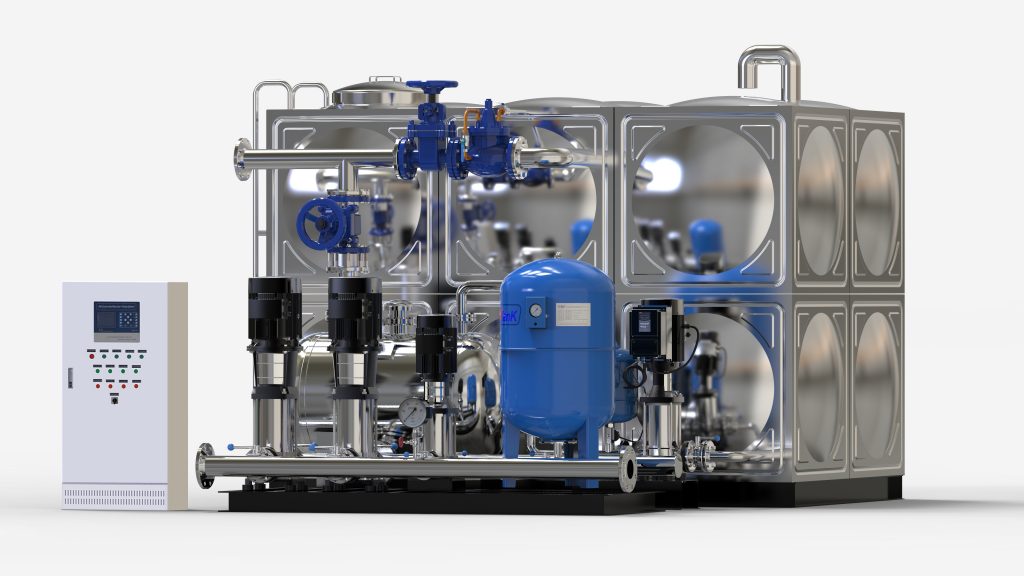

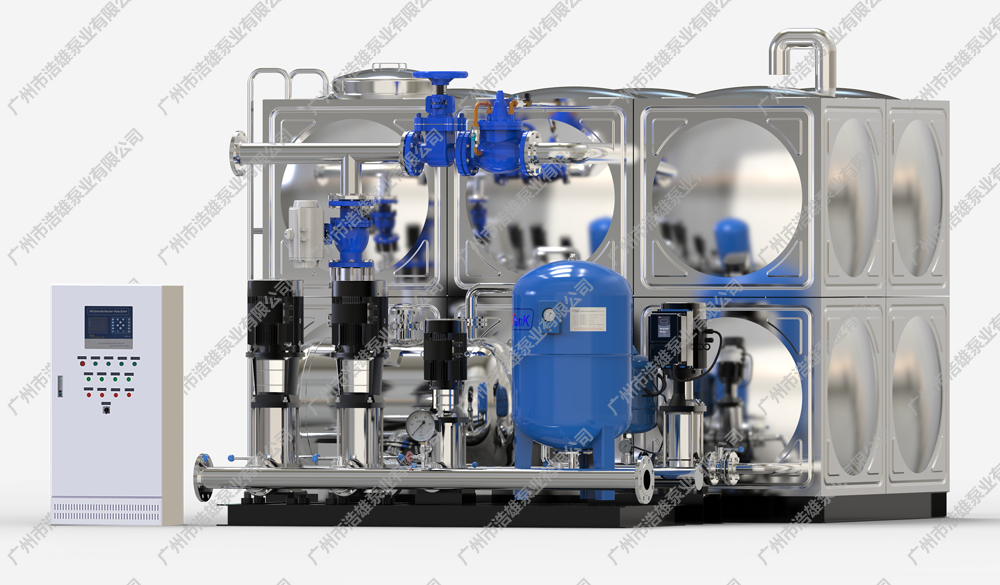

箱式无负压供水设备
上图为一般箱式无负压供水设备的组成结构图,不同厂家结构会略有不同,大同小异
