GWS-BS型全自动变频增压水泵

GWS-BS型全自动变频增压水泵是功能强大性能更稳定的全自动恒压供水系统。变频控制系统标准采用ABB变频器+正泰低压元件,人机交互采用中文液晶汉显。

流量范围:1-110吨/小时

压力范围:0.1-3.0MPa(扬程10-300米)

功率范围:0.37-45Kw

主要材质:过流部件SUS304不锈钢(CR泵体为铸铁)

典型用途:大中小用水量的中低高层建筑;建筑工地;工农业生产;高压冲洗;远距离输水;农业和园艺灌溉等场合智能增压。

  • 主体介绍
  • 功能特点
  • 性能参数
  • 外形尺寸
  • 资料下载
  • 选型帮助

  产品简介

  GWS-BS型全自动变频增压水泵是一种立式分体式结构、涵盖大中小流量和高中低扬程、性能更稳定的单控型无塔式恒压供水设备。设备控制系统采用国内外知名品牌变频器、恒压供水控制器和独立电气元件组成,具有全自动运行、变频恒压、差量补偿、过流/过载/缺水保护、手自动切换、大流量高扬程、节能环保、清洁卫生、噪音低、使用寿命长等优点。是城镇中小型建筑、工农业生产、办公楼、写字楼、工地临时供水、农业灌溉、园艺喷灌、高压冲洗等场合理想的智能型二次供水设备

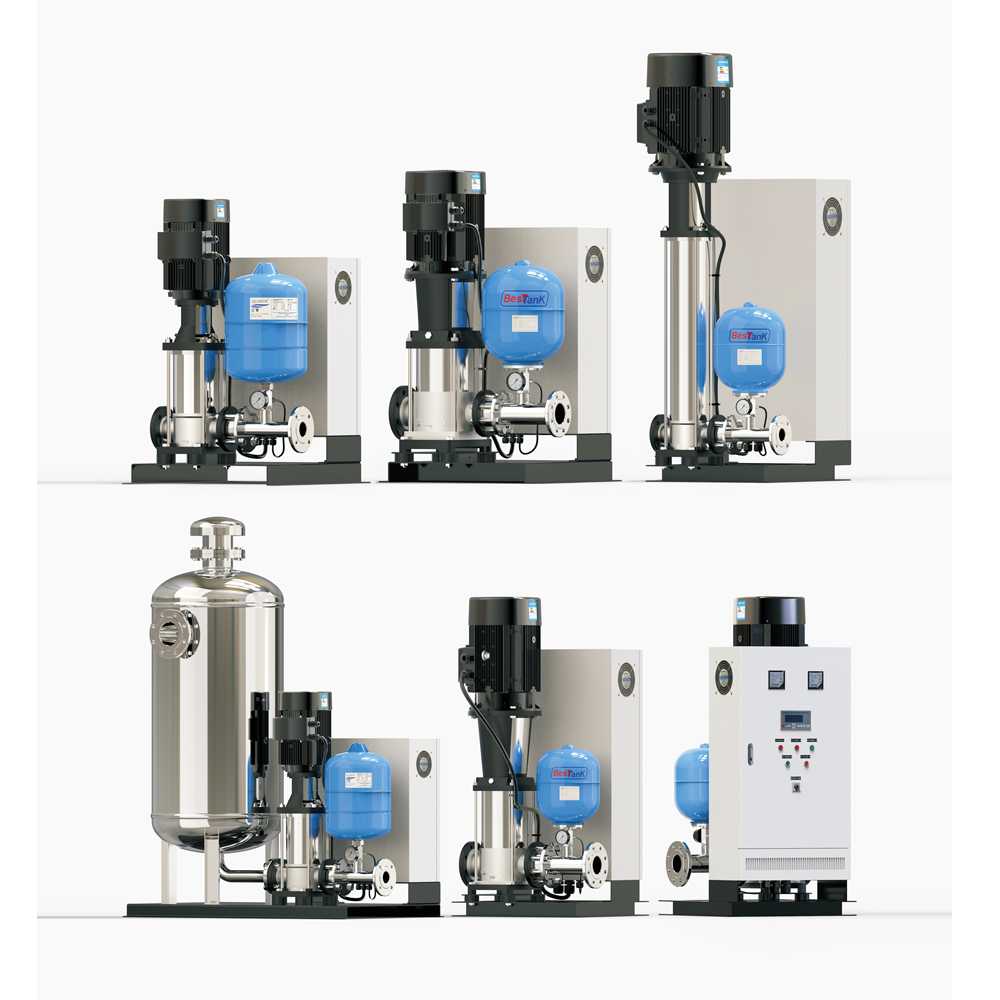

GWS-BS立式分体式变频增压水泵   GWS-BS分体式变频增压水泵   GWS-BS分体式变频增压水泵
如上图,从左到右分别为常规小流量低扬程型、大流量型、高扬程或超高扬程系列。

  性能范围



额定电源 三相380V 电源频率 50/60Hz
电机转速 2900r/min 主体材质 304不锈钢
流量范围 1-90m³/h 扬程范围 10-225m
压力范围 0.1-2.5MPa 功率范围 0.37-45Kw
防护等级 IP55 绝缘等级 155(F)
进水口径 DN32-DN100 出水口径 DN32-DN100
介质温度 0-104℃ 环境温度 不高于50℃



  结构及组成

  采用立式多级不锈钢离心泵增压,管道式结构,进出口水位于同一水平线,方便安装和拆卸。

  根据泵大小不同,控制箱分别采用三种安装方式:同底座安装、挂墙安装和落地式独立安装。

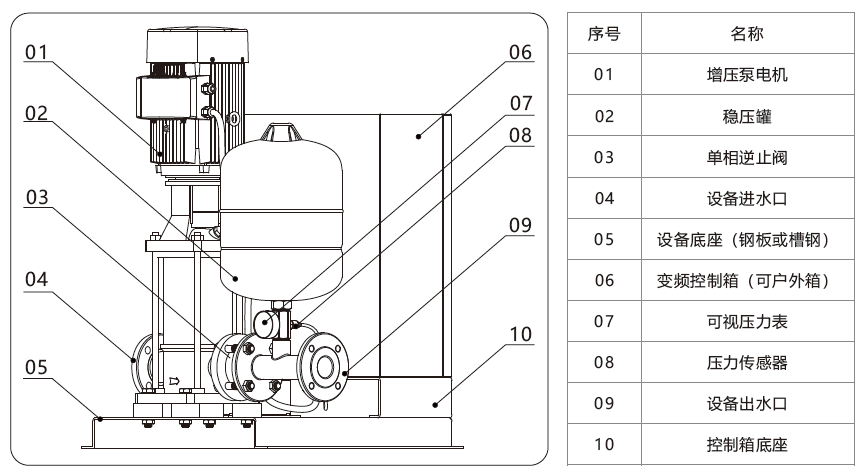

GWS-BS立式分体式变频增压水泵结构图

  典型用途

  包括但不仅限于以下场合自动增压泵

  低中高层建筑领域全自动增压。如宾馆、旅馆、别墅、度假村、酒店、办公楼、写字楼等。

  自动循环/补水。高低位水池自动上水,工业生产冷却装置自动循环冷却水等。

  配套设施增压。如为商用太阳能热水器、商用空气能热水器、水处理设备等设施自动增压。

  工农业生产。如工业生产加工流程、农业园艺灌溉、高压洗涤装置等场合自动增压。

  工程建设。如高速路/地铁隧道建设、建筑工地及其他工程建设等场合临时供水增压。

  设备/零配件试压。为成套设备或半成品零配件提供精准的压力来源。

  远距离送水:小型水厂送水增压、农村饮水工程增压等。
