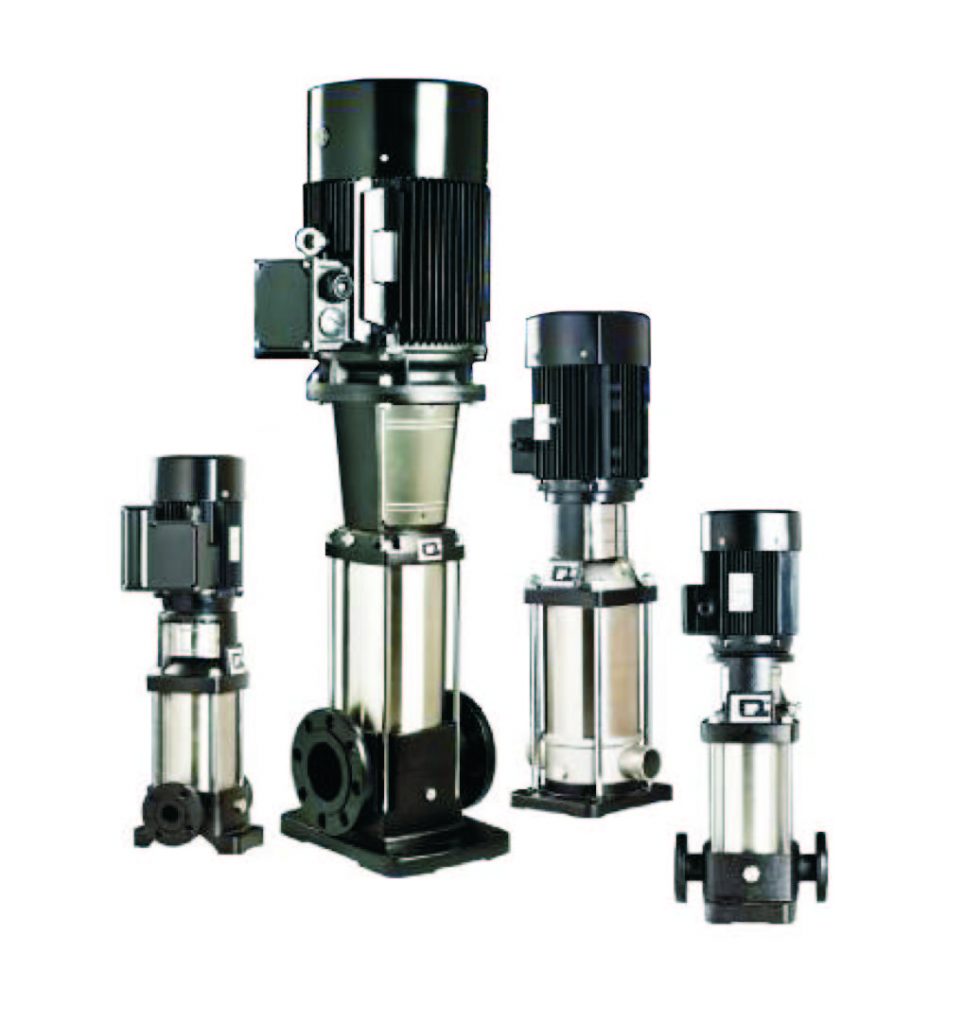

CR立式多级离心泵

CR型立式多级离心泵是新一代高效率离心泵,具有性能范围广泛、高效率、低噪音、清洁卫生、全扬程不过载、节能的特点,广泛用于建筑二次供水、水处理和暖通领域增压。

流量范围:1-110吨/小时

压力范围:0.1-3.0MPa(扬程10-300米)

功率范围:0.37-45Kw

主要材质:过流部件SUS304不锈钢(CR泵体为铸铁)

典型用途:建筑供水增压;水处理流程增压;工农业生产流程水输送;农业灌溉;高压冲洗;化工食品介质输送等。

  • 主体介绍
  • 功能特点
  • 性能参数

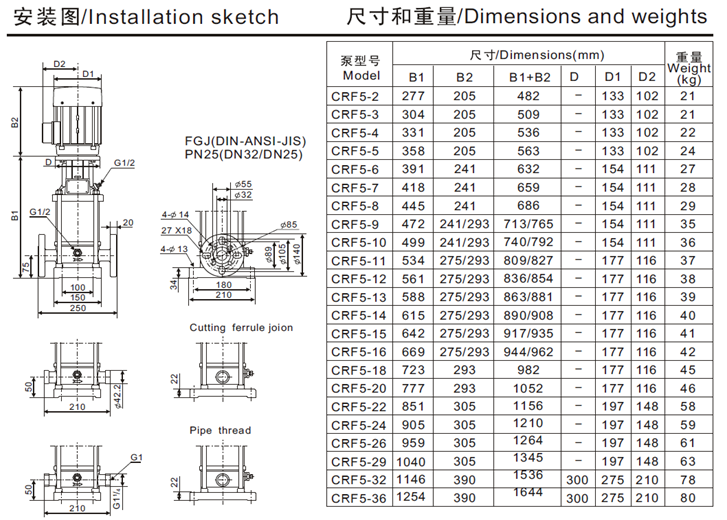

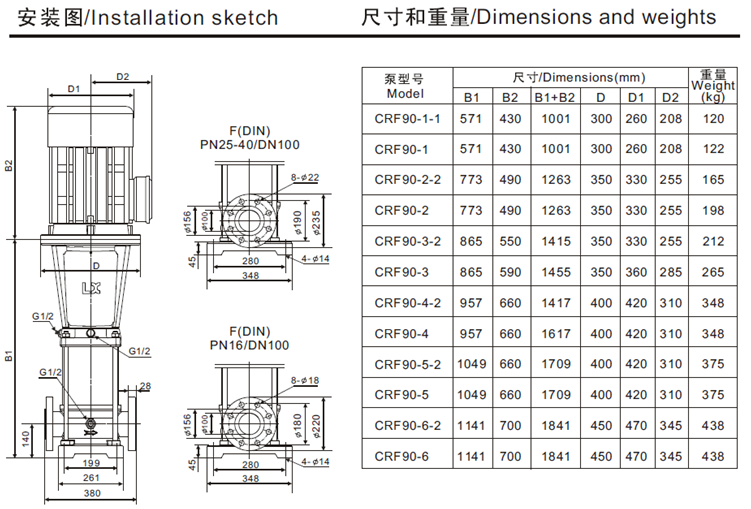

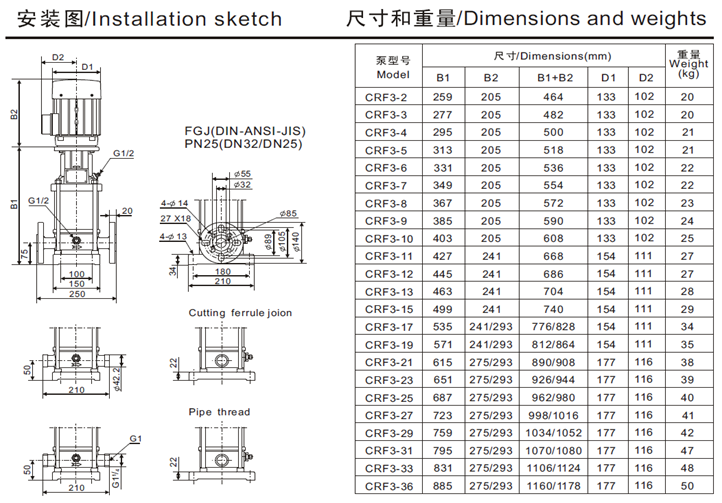

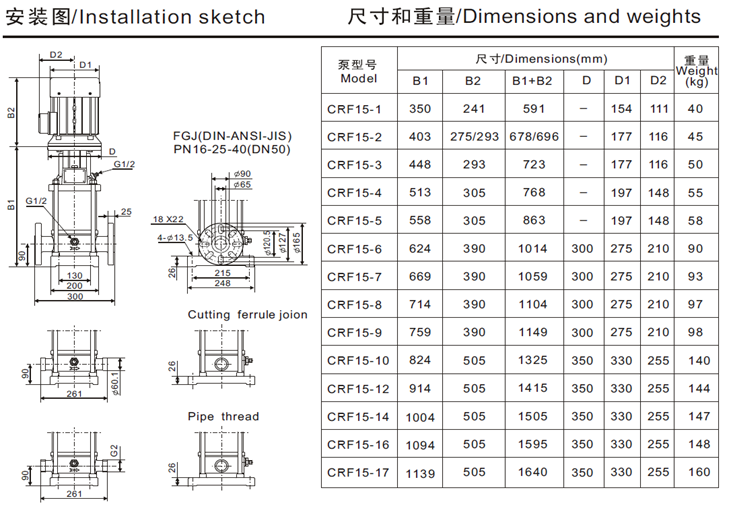

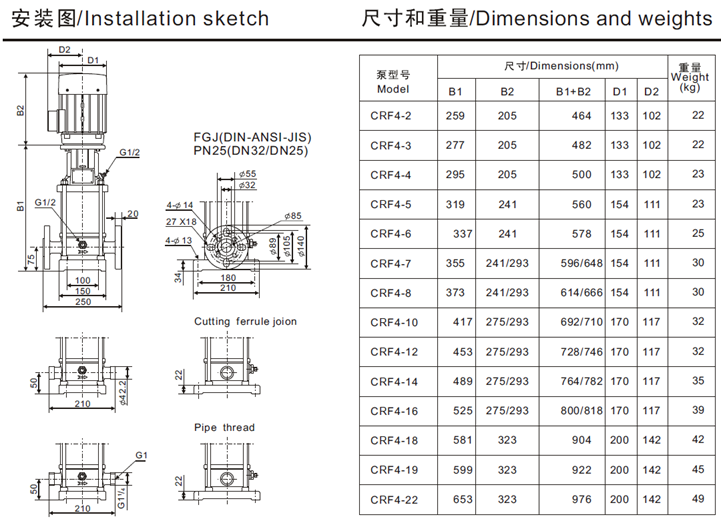

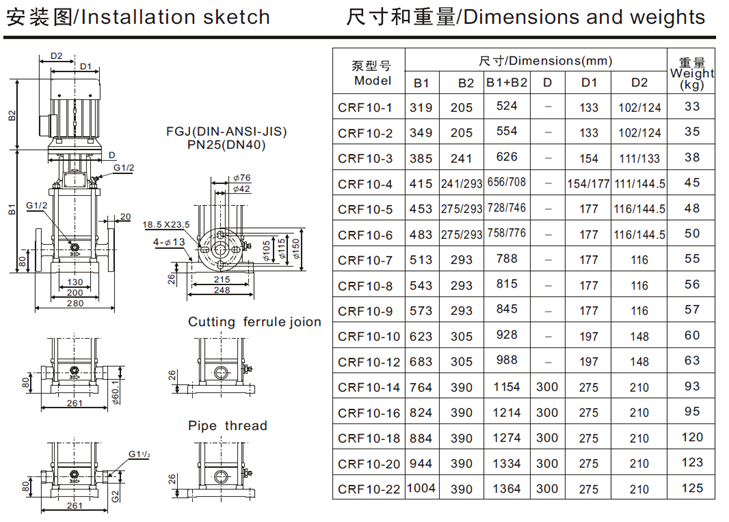

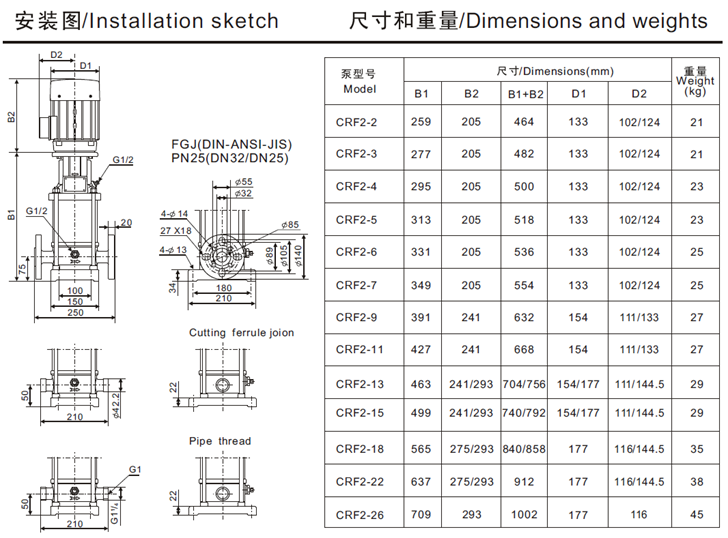

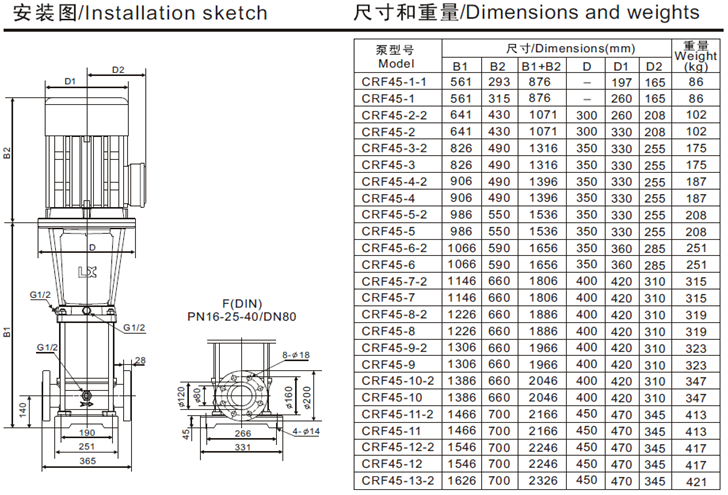

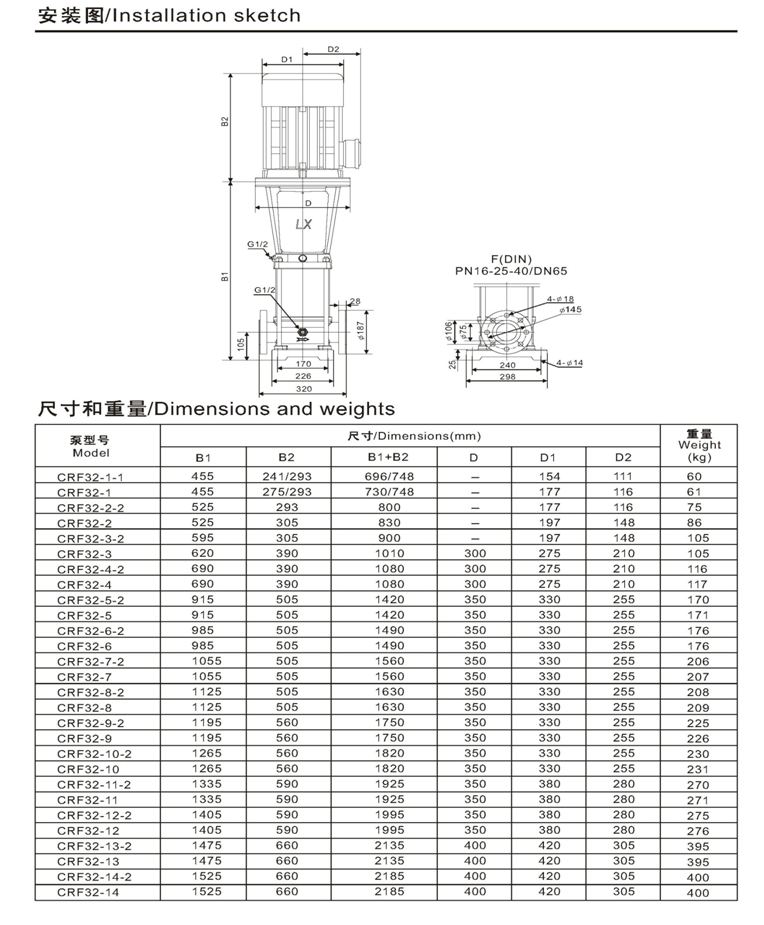

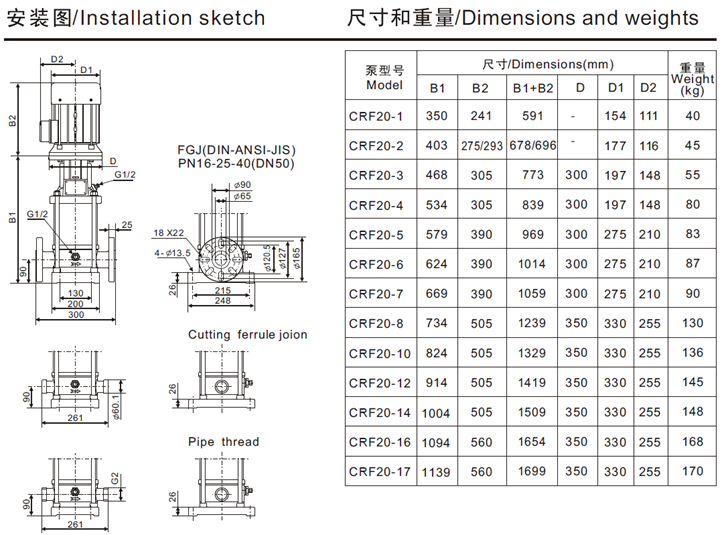

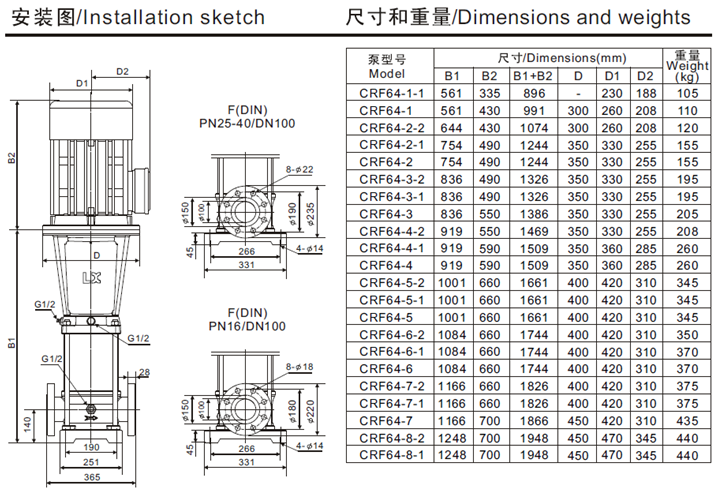

  • 外形尺寸
  • 资料下载
  • 选型帮助

产品概述

CRF系列产品是一种新型、高效、多用途轻型立式多级离心泵。该产品可以输送清水、自来水和各种工业液体介质,并且能用于不同温度、不同压力和不同腐蚀性的领域。CRF系列全部采用标准SUS304/316制造而成。先进的焊接设备加工,并经明火光亮退火炉进行热处理,切底消除因钢板在拉伸、冲压成型后存在的应力,从而使产品强度高、不变形、寿命长、安全可靠,并符合饮用水卫生标准。

主要用途

供水增压:水厂过滤与主管道增压、远距离输水、高层建筑增压、居民自来水增压、冷热水循环。

水处理增压:超滤系统、反渗透系统、蒸馏系统、游泳池等场合增压(推荐CRF)。

工业增压:流程水、化工、高压冲洗系统、锅炉给水、冷凝系统、设备增压系统和配套设备增压。

食品制药:食品、饮料、制药生产环节中输送要求卫生度较高的流程水/液体增压。

制冷:冷却设备、空调系统循环水增压。

灌溉:农田、果园及园林喷灌用水增压等。

性能范围

CR/CRF轻型立式多级离心泵性能范围

基本配置

水泵: CRF系列过流部件均为SUS304/316不锈钢,连接方式主要分为法兰和螺纹,法兰为活动式或固定式。具体连接方式及规格如下:

型号 CR1
CRF1
CR2
CRF2
CR3
CRF3
CR4
CRF4
CR5
CRF5
CR10
CRF10
CR15
CRF15
CR20
CRF20
CR32
CRF32
CR45
CRF45
CR64
CRF64
CR90
CRF90
法兰 DN25/32 DN40 DN50 DN50 DN65 DN80 DN100 DN100
螺纹 G1、G1¼ G1½ G2 G2 - - - -

电机: CRF均各配一台全封闭式、风冷、二极、三相或单相(功率≤2.2Kw时)的标准电机。

接线盒位置:整台泵出厂时,作为标准电机接线盒安装在泵的进口侧,接线盒可做0°,90°,180°,270°旋转。

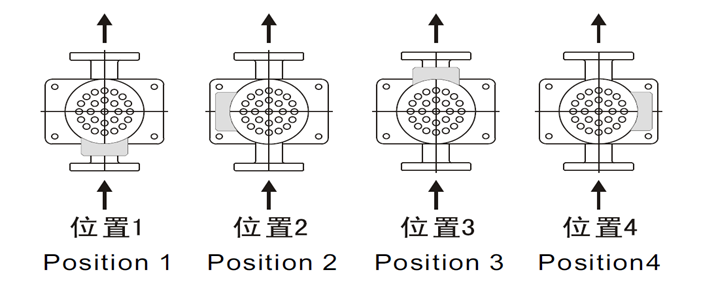

CR/CRF立式多级离心泵接线盒位置

介质密度/粘度

当输送介质的密度或粘度明显大于水时会导致水泵的压力/水力性能明显下降,并且水泵消耗的功耗明显上升。这种情况下,应该选择加大功率电机。

温度与海拔

最高环境温度+40℃。超过+40℃以上的环境或者电机被安装在海拔1000米以上时,由于空气密度低,导致电机冷却效果不好,电机额定输出功率会降低,必须选用更高输出功率的电机。
