箱式无负压和罐式无负压供水设备的区别

发布者:广州市浩雄泵业有限公司 时间:2019年04月07日 16:51:08



箱式无负压供水设备罐式无负压供水设备的区别主要在于消除负压的模式和蓄水量的不同。罐式无负压供水设备和箱式无负压供水设备都属于管网叠压供水设备,可以充分叠加管网原有压力,差多少补多少,更加节能和环保,对水的二次污染也相对较少,是新一代绿色高效的二次无塔供水设备。下面详细描述箱式无负压和罐式无负压供水设备的三大区别:

一、结构及工作原理不同

罐式无负压供水设备顾名思义就带一个罐,这个罐专业完整的叫法就是无负压稳流罐。主要由增压泵机组、稳流罐、稳压罐和控制系统组成。无负压稳流罐是罐式无负压供水设备的核心部件,之所以能保证对管网无负压的产生,就是因为稳流罐的特殊结构才能保证供水机组工作时不对管网产生负压危害。工作原理是:罐内未充水时,稳流罐的真空消除器处于打开状态,此时罐是非封闭状态的,当自来水注入流稳流罐内时,罐内的空气便可从真空消除器内排出,待水充满后,浮球与真空消除器的密封圈逐渐耦合,最终真空消除器便处于关闭状态,此时罐内和外界完全处于隔绝密封状态。若市政给水一直充足,真空消除器就一直就处于密闭状态,市政管道压力便传递到泵内再次增压,稳流罐便达到充分利用市政管网压力的作用;若用水高峰期导致泵抽水量略大于市政供水量(简单的说就是不够抽)的情况下,罐内的水位会下降,而真空消除器的密封球体也会下降,此时真空消除器处于开启状态,外界空气由真空消除器进入调节罐,杜绝了抽水时由于供水量不足而导致负压产生。无负压罐便达到了消除负压的目的。

箱式无负压供水设备顾名思义就带了一个箱的无负压供水设备。箱式无负压主要由增压泵机组、稳流罐、PID比例调节阀、变频补水泵、遥控浮球阀、水箱和控制系统组成。变频补水泵的补水来源就是蓄水箱里面的,当市政供水水压低于预设值时,变频补水泵开始工作补水补压确保供水设备进水口有稳定的水压,这样水泵有充足的水源进入就不会对市政水管产生负压危害,间接达到消除负压的目的。

无负压供水设备

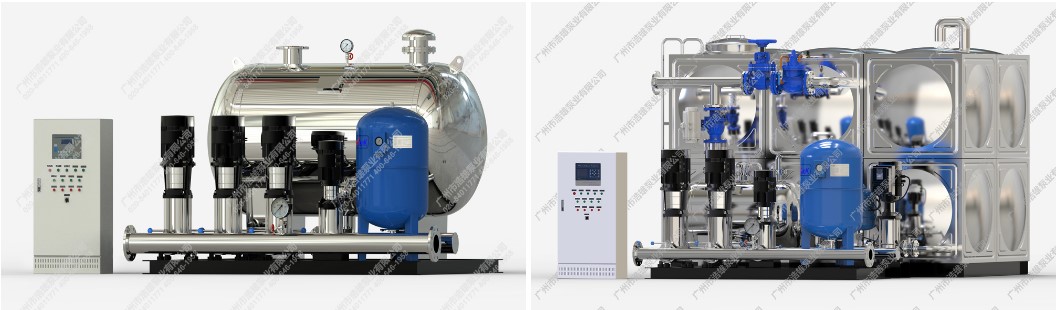

如图1,左图为罐式无负压供水设备,右图为箱式无负压供水设备,从结构上可以看出二者区别巨大。

二、适用范围不同

从上面的介绍我们知道:罐式无负压供水设备是几乎没有蓄水装置的,当市政供水压力减小或者不稳定时,稳流罐无法完全封闭则无法叠压,用水时会出现压力不足或可能造成罐子里的水不够抽而造成间歇性的缺水停机保护。用水高峰期不要说恒压供水,能不能正常供水都不一定。所以,罐式无负压无法适用于市政供水水压偏低或者供水不稳定的场合。

而箱式无负压供水则不一样,市政水管与二次供水机组串联的同时还连入了变频补水泵,如果高峰期市政供水减少,则可以启动变频增压泵补水增压,随时保持市政供水水压的稳定就可以保证二次供水设备进水充足,既不会产生负压也不会造成水不够抽导致停机保护的现象,非常适合市政供水不稳定或者不能停水的重要场合,如宾馆旅馆酒店等场合。既可以达到叠加市政水压节能目的,又可以达到稳定供水。

三、造价不同

罐式无负压供水设备不用其他外部设施,而箱式无负压供水设备需要额外的水箱以及电动阀等,会导致造价相对高于罐式无负压供水设备,但稳定性更胜一筹。
