变频恒压供水变频器接线图

发布者:广州市浩雄泵业有限公司 时间:2019年04月04日 09:08:53



变频恒压供水设备之所以恒压,主要得益于先进的闭环PID控制技术和变频调速技术的发展。变频控制系统在原理和硬件上来说还是比较复杂的,不管是PID控制器还是变频器的接线都非常简单,正规厂家的PID控制器(PLC)和变频器均有对应接线图纸提供。以ABB为例,如果采用的是外部PID控制器或PLC控制,均采用的是ABB的标准宏控制,我们查阅ABBACS510说明书找到对应控制宏即可看到接线图,如图1:

ABB恒压供水标准宏接线图

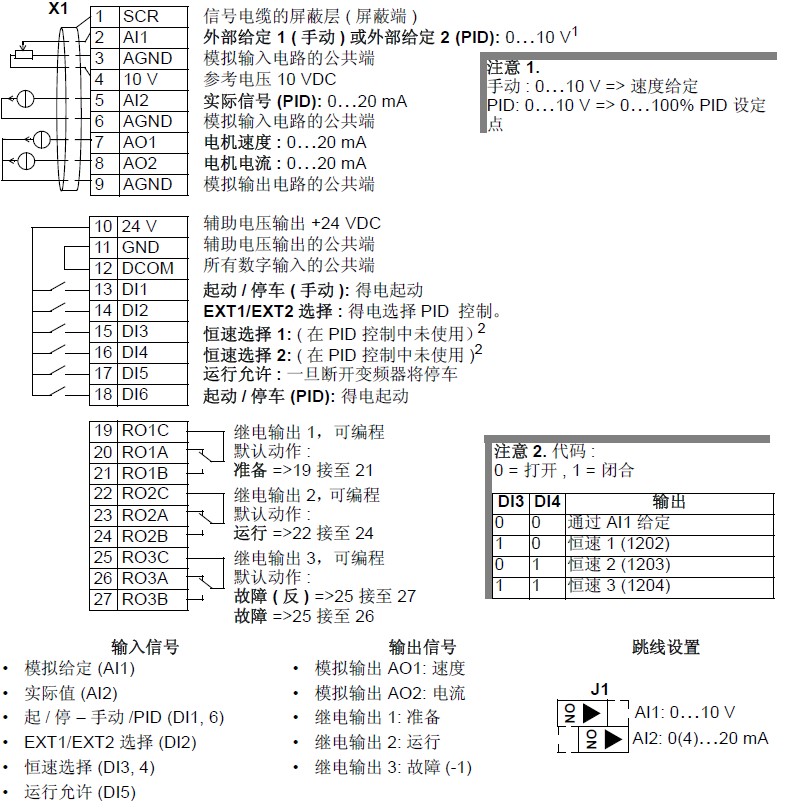

图1,ABB恒压供水模式标准宏接线图。

图中13-18接线方法要根据PID控制器(恒压供水控制器)或者PLC输出来决定是常开/常闭或者不接,因此恒压供水即使采用的是同一个品牌同一个型号的变频器,接线方法也会略不一样。

恒压供水控制系统也会采用ABBACS510的内部宏来控制,控制单台泵的统称采用ABB的PID宏,2-3台泵的采用SPFC宏来控制,对应接线图如图2和图3:

ABB恒压供水PID控制宏接线
ABB恒压供水SPFC宏
图2、图3,ABB恒压供水模式PID和SPFC宏接线图。
