无负压供水设备的安装示意图

发布者:广州市浩雄泵业有限公司 时间:2019年01月16日 18:53:54



无负压供水设备是高效率的节能型无塔供水设备,广泛用到各行业二次供水增压。若需要设备要良好高效的运行,除了产品自身质量之外,安装也是一个较大的因素,下面图文结合介绍两种无负压供水设备的安装方式及所需辅材。

一、罐式无负压供水设备

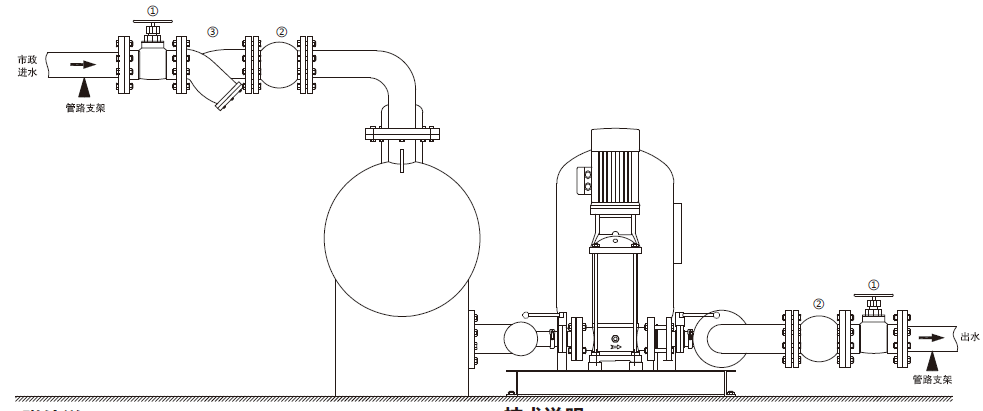

罐式无负压供水设备安装示意图
图1 平行式结构的罐式无负压供水设备安装示意图

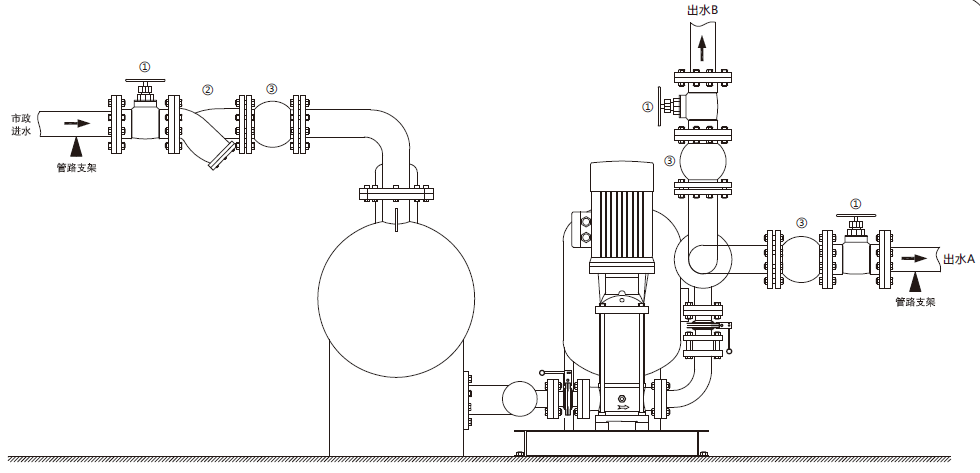

罐式无负压供水设备安装示意图
图2 垂直式结构的罐式无负压供水设备安装示意图

安装所需附件

①:进出水阀门,方便检修和调试。

②:柔性软接头方便安装拆卸。

③:Y型过滤器,防止杂质进入水泵;

安装技术要求

1、无负压稳流罐进水方向可根据实际需求选装消毒器。

2、设备进出水管必须有独立的支架,禁止将管路重量施加到设备上。

3:安装设备的机台务必水平且平整。

二、箱式无负压供水设备

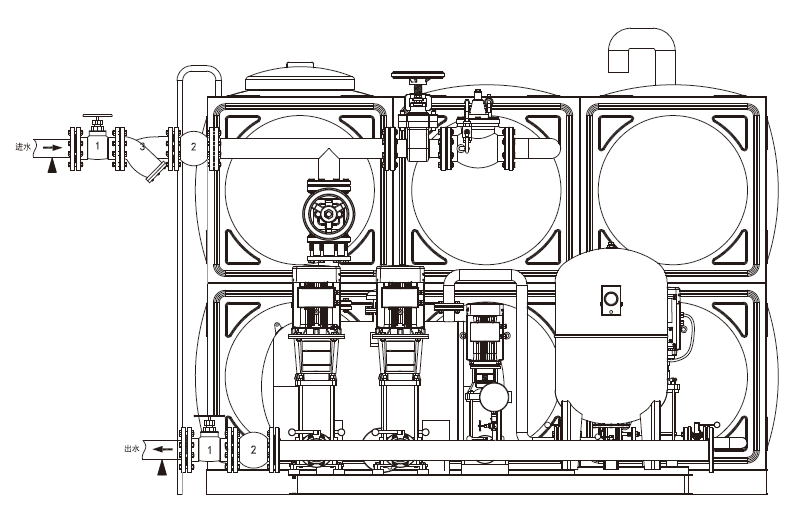

箱式无负压供水设备安装示意图
图3 箱式无负压供水设备安装示意图

安装所需附件

①:进出水阀门,方便检修和调试。

②:柔性软接头方便安装拆卸。

③:Y型过滤器,防止杂质进入水泵;

安装技术要求

1、无负压稳流罐进水方向可根据实际需求选装消毒器。

2、设备进出水管必须有独立的支架,禁止将管路重量施加到设备上。

3、安装设备的机台务必水平且平整。
