无负压供水设备组成结构图

发布者:广州市浩雄泵业有限公司 时间:2019年01月16日 18:49:54



无负压供水设备又名管网叠压供水设备,根据结构不同分为两种:罐式无负压供水设备箱式无负压供水设备,两种都属于无负压供水设备,但是在系统组成结构略不一样,下面图文结合介绍两种设备:

罐式无负压供水设备的系统组成

罐式无负压供水设备的结构原理图
图1、罐式无负压供水设备的组成原理图和平面分解图

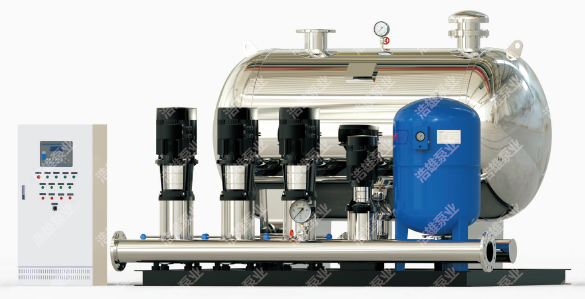

罐式无负压供水设备
图2、罐式无负压供水设备实拍图

从图1、图2可以看出,罐式无负压供水设备的整个完整系统结构主要由稳流罐、阀门、增压泵、单向阀、传感器、稳压罐变频水泵控制柜和管路组成。其作用如下分别说明:

稳流罐:稳流罐全称无负压稳流罐,是罐式无负压供水设备的重要部件,无负压供水设备之所以能直接串联到市政自来水管道上增压就是稳流罐发挥着至关重要的作用,您可以点此查看稳流罐的工作原理

阀门:阀门作用就是起到开关的作用,便于检修和调试。

增压泵:增压泵的是整个系统的核心部件,起到增压的作用。

单向阀:单向阀又名止回阀,增压过的水就无法再回流,可以保证出水段水压稳定。

传感器:传感器是控制系统的重要部分之一,起到反馈管网压力作用。

稳压罐:稳压罐又名气压罐,是稳定水压的重要部件,您可以点此查看稳压罐的工作原理。

控制柜:控制柜是整个供水设备的指挥系统,水泵工作数量、水泵启停、水泵运行速度都要控制柜来控制。实际上,无负压供水设备控制原理和普通箱式变频恒压供水设备的控制机理一样,您可以点此查阅变频恒压供水设备原理

箱式无负压供水设备的系统组成

箱式无负压供水设备结构原理图

图3、箱式无负压供水设备的组成原理图和平面分解图

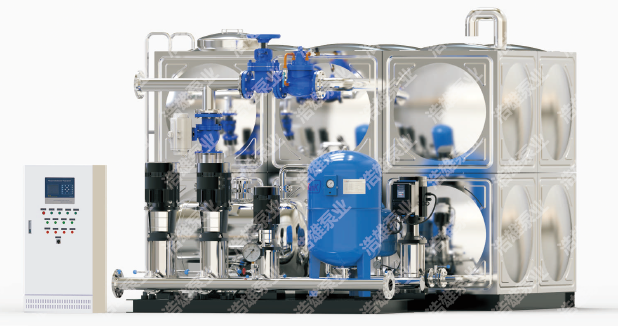

箱式无负压供水设备

图4、箱式无负压供水设备实拍图

从图3、图4可以看出,箱式无负压供水设备的完整系统结构主要由水箱、稳流罐补偿器(稳流罐)、手动阀门、电动阀门或遥控浮球阀、增压泵、补水泵、单向阀、传感器、稳压罐、变频水泵控制柜和管路组成。其作用如下分别说明:

水箱:水箱的作用就是蓄水,当市政供水减少时由补水泵从水箱里面抽水增压补水。

稳流补偿器:稳流补偿器就是一般说的稳流罐,也是箱式无负压供水设备的重要组成部件。主要是防止市政供水减少时增压泵工作对市政产生真空影响,您可以点此查看稳流罐的工作原理

手动阀门:手动阀门作用就是起到开关的作用,便于检修和调试。

遥控浮球阀或电动阀:起到定时或定量给水箱补水的作用。

增压泵:增压泵的是整个系统的核心部件,起到增压的作用。

单向阀:单向阀又名止回阀,增压过的水就无法再回流,可以保证出水段水压稳定。

传感器:传感器是控制系统的重要部分之一,起到反馈管网压力作用。

稳压罐:稳压罐又名气压罐,是稳定水压的重要部件,您可以点此查看稳压罐的工作原理。

补水泵:补水泵是箱式无负压供水设备重要的核心组件,系统能否充分利用市政管网压力并且不产生负压就得益于补水泵。补水泵并不是单独的一台水泵,而是一个全自动变频增压水泵,传感器位置安装到供水机组的进水端,实时采集管网压力,一旦管网压力偏低,补水泵就会启动差量补偿补压,供水设备的进水充足的情况下,是不会对管网产生负压的。这是箱式无负压消除负压的又一保证。

控制柜:控制柜是整个供水设备的指挥系统,水泵工作数量、水泵启停、水泵运行速度都要控制柜来控制。实际上,箱式无负压供水设备增压部分的控制原理和普通箱式变频恒压供水设备的控制机理一样,您可以点此查阅变频恒压供水设备原理
