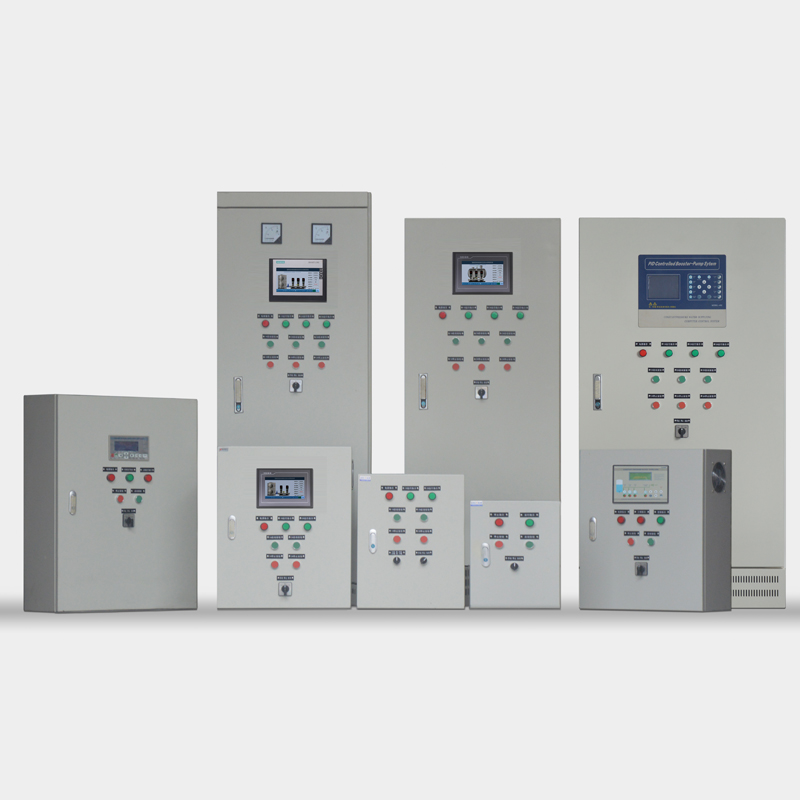

HXK变频水泵控制柜

产品简介 HXK变频水泵控制柜是一款基于单片机和交流变频调速技术的恒压供水控系统。具有性能稳定、功能齐全、美观大方、液晶中文汉显、中文菜单式设置、内置多种供水模式任意换

流量范围:/

压力范围:/

功率范围:0.37-75Kw

主要材质:铁皮或不锈钢

典型用途:用于各种变频增压水泵、变频供水设备、无负压供水设备、箱式无负压供水设备等系列产品自动恒压控制。

  • 主体介绍
  • 功能特点
  • 性能参数
  • 外形尺寸
  • 资料下载
  • 选型帮助

  产品简介

  浩雄泵业的HXK系列变频供水控制柜核心控制采用西门子PLC、昆仑通态触摸屏、ABB变频器来控制,最多能控制5大泵+1台副泵。控制柜能很好地自适应控制二次供水设备水泵机组,具备自动协调调动每一台水泵、自动轮换、自动加减速、自动休眠、自动屏蔽、故障自动复位、远程联机等功能,无论您之前使用的是什么品牌的泵,只要电压和频率(国内50Hz)符合,本系列产品都能完美替代互换。

  稳定和可靠性是本系列控制柜的主要特点,硬件采用西门子、昆仑通态、ABB,都是有口皆碑,软件逻辑控制是本公司根据行业经验自写,但核心的PID控制是采用ABB 内置PID宏,逻辑没问题的情况下,系统可以非常非常稳定的运行,ABB ACS510系列变频器是供水行业有口皆碑的供水专用变频器。

  注意:本公司所有控制柜标配为一拖多,即一个控制柜配一台变频器,主图中图片的多变频器可定制。另外我们也也承接单片机微电脑模块(不带PLC)的恒压供水控制柜,价格比PLC的更加低廉,同样稳定可靠。

PLC变频恒压供水控制柜

微电脑恒压供水控制柜



另外我们也承接单片机微电脑模块(不带PLC)的恒压供水控制柜,价格比PLC的更加低廉,同样稳定可靠。
恒压供水控制柜运行界面
恒压供水控制柜
PLC恒压供水控制柜双层门
恒压供水控制柜的双层门配置
恒压供水控制柜西门子触摸屏
恒压供水控制柜的西门子触摸屏配置
恒压供水控制柜多变频器
恒压供水控制柜的多变频方案

  组成和配置描述

  箱体:分挂墙式、落地式、双层门、不锈钢箱等不同配置

  PLC可编程逻辑控制器:西门子S7-200 SMART

  变频器:ABB ACS510系列,本公司所有控制柜标配为一拖多,即一个控制柜配一台变频器,主图中图片的多变频器可定制。

  PID闭环控制器:ABB ACS510系列变频器内置PID,不可换其他品牌变频器

  显示器及交互器:昆仑通态触摸屏或西门子SMART-LINE

  开关元件:标配正泰,可选施耐德、德力西、西门子、ABB等

  控制功能

  本系统在软件界面有三种控制模式,分别为自动、手动软启、手动工频。

  自动:自动模式激活时,系统会根据设置的运行参数全自动变频调速恒压模式运行,自动增减泵、自动加减速、自动休眠、故障自动保护等。

  手动软启:软启即通过变频器启动每一台水泵,最先启动的泵达到50Hz后,自动切换到由市政电网直接启动的工频运行。此时方能软启动下一台泵。

  手动工频:水泵直接接通市政50Hz电源直接工频启动运行。

  手动模式的软启和工频启动均可以实现高压力停机,但无法实现恒压。
