ECDL型全自动变频增压水泵

产品概述 ECDL型全自动变频增压水泵是性能范围广泛、性能稳定的立式智能全自动恒压供水系统。设备采用新一代立式多级离心泵增压,配备更大容积的稳压罐,智能控制方面做了大幅

流量范围:0-200吨/小时

压力范围:0-3MPa

功率范围:0.37-75KW

主要材质:304不锈钢

典型用途:建筑自来水二次加压供水、水处理智能增压、工地临时生活消防供水加压等

  • 主体介绍
  • 功能特点
  • 性能参数
  • 外形尺寸
  • 资料下载
  • 选型帮助

产品概述

ECDL型全自动变频增压水泵是性能范围广泛、性能稳定的立式智能全自动恒压供水系统。设备采用新一代立式多级离心泵增压,配备更大容积的稳压罐,智能控制方面做了大幅优化升级。具备更智能、全自动、恒压和稳压性能更换、功能和保护更齐全、操作更便捷、使用寿命更长的特点,可用于建筑二次供水、工农业生产智能给水。

产品选型涉及到行业知识和经验,如果您希望准确快速准确的选型,直接联系我们400-646-1958快速高效为您选型报价,高效快捷,确保选型的产品100%可用,专业的人做专业的事,十多个系列产品上千个型号总有一款适合您。我们经验数据来看,很多客户自己选型的产品都不是很适合或者根本不能用,相信专业的力量。实在需要自己选型的可以联系我们发送数据手册(下载链接http://www.haoxiongpump.com/download/)自己选。

浩雄变频水泵

结构及组成

标配采用立式多级不锈钢离心泵增压,进出口水位于同一水平线,法兰连接。

增压泵和稳压罐可根据客户需求选用其他品牌或其他类型。

控制箱可采用三种安装方式:同底座安装、挂墙安装和落地式独立安装。

稳压罐标配容积100L,可根据规格型号不同分硬管和高压软管连接。

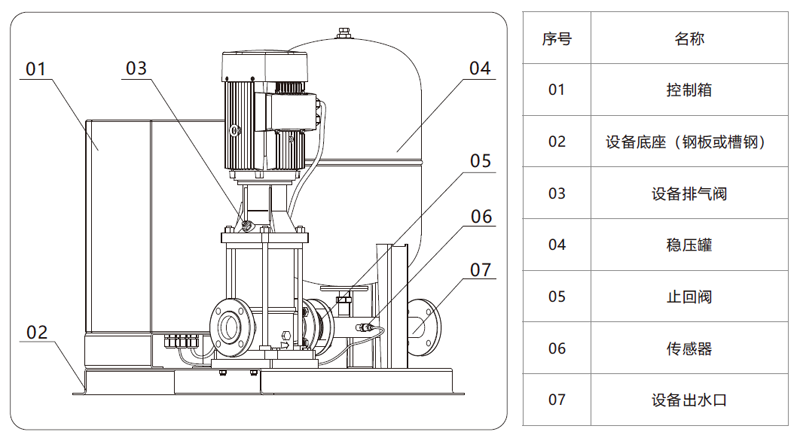

ECDL变频增压水泵结构图

电气配置

设备支持单相220/50Hz(2.2KW以下)和三相380V/50Hz电源,可定做非标电压和频率。

控制系统标配为ABB变频器和独立电气元件,具备手自动切换,控制系统可根据要求定做。

控制箱未配备漏电保护,用户需要额外自行配置接入,并且不具备防爆和防淋雨功能。

默认配置的控制箱均为普通型,设备要安装到室外或湿度较高的场合需要配户外箱。

控制箱可以和增压机组分开安装,一切可根据现场需求定制组合。

典型用途

包括但不仅限于以下场合自动增压泵:

低中高层建筑领域全自动增压。如宾馆、旅馆、别墅、度假村、酒店、办公楼、写字楼等。

自动循环/补水。高低位水池自动上水,工业生产冷却装置自动循环冷却水等。

配套设施增压。如为商用太阳能热水器、商用空气能热水器、水处理设备等设施自动增压。

工农业生产。如工业生产加工流程、农业园艺灌溉、高压洗涤装置等场合自动增压。

工程建设。如高速路/地铁隧道建设、建筑工地及其他工程建设等场合临时供水增压。

设备/零配件试压。为成套设备或半成品零配件提供精准的压力来源。

安装示意图

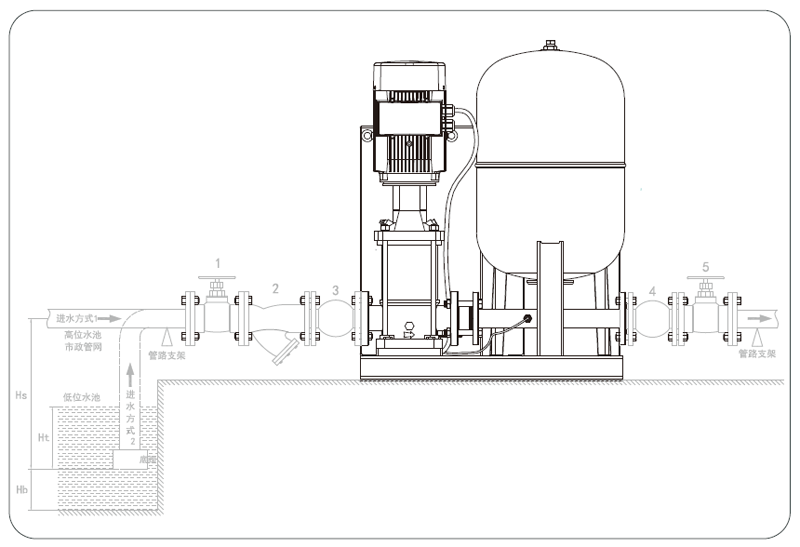

ECDL全自动变频水泵安装图

所需附件

1、5:进出水阀门(必装),用于检修或调试设备时用,阀门类型不限。

2:Y型过滤器(必装),防止水源有杂质进入泵体内损坏水泵。

3、4:橡胶/不锈钢柔性软接头(选配),便于拆装设备和管路附件。

6:压力式缺水保护装置,进水水源有压力时配置。

技术要求

与设备连接的管路必须有独立的支撑架支持,切勿将管路重量施加到设备上。

进水方式A表示设备接有压力的水源,建议同时安装旁通管;进水方式B表示设备从低位水源抽水增压。

Ht表示设备从水池抽水时,吸水管末端离水位的最低距离,不能低于25cm。

Hb表示设备从水池抽水时,吸水管离水池底部的最低距离,建议不低于25cm。

Hs=10.33-NPSH-Hz-Hy,Hs表示最大吸程,吸程包含在扬程内;NPSH表示水泵必须汽蚀余量,一般为2.0-

3.5m不等;Hz表示管路的阻力损坏,一般取0.5m;Hy表示必须预留的安全余量,一般取0.5m。实际使用时尽量避免设备从低位水源取水。
